在大多數圖紙中我們看到的標注就是角度和長度，很少有直接標注坐標的，大家在畫圖時也一樣，通常愿意直接用對象捕捉或直接輸入長度，如果圖形都是橫平豎直的話，我們打開正交就好了，如果有一些傾斜的線的話，要輸入極坐標就比較麻煩了。由于一些圖紙中的角度都是一些比較固定或有規律的角度，例如30、45、60等等，為了免去大家輸入這些角度的煩惱，CAD就添加一個極軸追蹤的功能。我們可以根據需要設置一個極軸增量角，當我們光標移動到靠近滿足條件角度時，CAD就會顯示一條虛線，也就是極軸，光標被鎖定到極軸上，此時我們可以直接輸入距離值，利用鎖定極軸來確定角度的方式就是極軸追蹤。

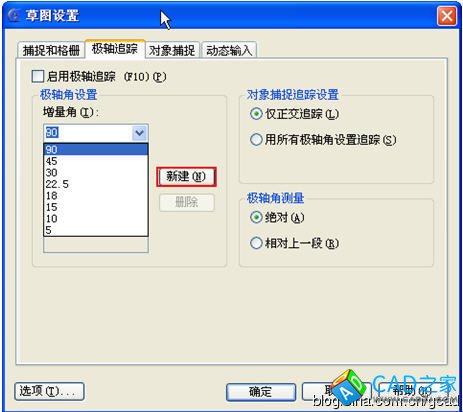

極軸非常簡單，使用的關鍵就是合理的設置極軸增量角，軟件提供了一系列常用的增量角設置，可以直接在下拉列表中選取，如果有特殊需要，也可以自己添加增量角。在底部狀態的極軸追蹤按鈕上右鍵，就可以彈出極軸的相關設置對話框，如下圖所示。

柵格捕捉、正交和極軸都會限制光標的角度，極軸不能跟正交和柵格捕捉同時打開，打開極軸，就會自動關閉正交。

單擊底部狀態欄的“極軸追蹤”按鈕或按F10可以快速開關極軸。

通常情況下會將極軸增量角設置為30或45度這樣的角度，如果圖中角度值比較多，也可以設置更小的增量角，如5度和10度，但我感覺設置成這種角度并不方便，對于一些特殊角度，例如35度，我們不妨用極坐標或角度替換的方式進行輸入。

設置好極軸增量角后畫線時，指定完第一點，移動光標，當光標接近極軸增量角倍數時就會出現虛線的極軸，如下圖所示。



當光標從該角度移開時，極軸和提示消失。

相關極軸

默認狀態下極軸是相對單位（UNITS）對話框中設置的基準角度來計算的，極軸還提供了另一種定位方式：相對上一段，也就是以上一段繪制的直線為基準來計算極軸角，這種方式適用于已知兩條線之間夾角的情況，如下圖所示。



要使用這種方式，只需在極軸追蹤設置對話框中的“極軸角測量”中選擇“相對上一段”即可。需要注意的是，由于角度計算的默認方向是逆時針的，上圖中兩條直線的夾角為30度，但相關極軸顯示的角度確實150度。

極軸捕捉

利用極軸追蹤不僅可以鎖定繪圖的角度，還可以和柵格捕捉配合用于確定繪制的長度，這個功能叫極軸捕捉。極軸捕捉的設置在柵格對話框中，如下圖所示。

當打開“PolarSnap（極軸捕捉）”選項后，可以設置極軸間距。假設極軸間距設置為10，打開柵格捕捉，光標可以直接沿極軸方向捕捉10、20、30這樣的點，可以利用極軸直接確定角度和長度，如下圖所示。



由于大部分用戶不使用柵格捕捉，通常使用極軸追蹤的時候都直接輸入距離，因此極軸捕捉使用的人并不多，浩辰CAD軟件暫時還不支持極軸捕捉的功能，不過這對繪圖影響也不大。
