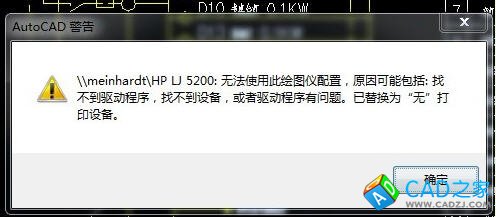

有時我們想打印一張圖紙，一點“打印”按鈕，CAD就會彈出一個警告對話框，提示無法使用此繪圖儀配置，如下圖所示。

為什么會出現這樣的警告呢？

通常在打開外單位的圖紙時才會出現這樣的問題，如果你對打印設置、頁面設置等相關的概念有一定的了解，就不會覺得奇怪了。

在CAD圖紙中可以將打印設置保存下來，這個設置就叫“頁面設置”，頁面設置中可以保留打印對話框中設置的各項信息，例如打印設備、紙張大小、打印范圍、比例以及使用的打印樣式表文件等等。圖中保存了頁面設置后，下次要打印圖紙時，就不需要再重復進行設置了。通常一個空間可以保存一個默認的頁面設置，當我們?cè)诖蛴?duì)話框中設置完打印選項后，點“應用到布局”，就可以將頁面設置作為作為當前打印設置隨圖紙進行保存，如下圖所示。

模型空間和每個布局空間都可以保存一個當前的頁面設置。如果圖中沒有保存頁面設置，打印機/繪圖儀的設置為空，是不會彈出上述警告提示的。當圖中保存了頁面設置，CAD按頁面設置中的打印機名稱找不到打印設備時就會出現上述警告，所以上面說通常只有打開外單位圖紙才會出現這種情況。這僅僅是一個提示，解決辦法很簡單，就是點“確定”按鈕，然后在打印對話框重新設置一個合適的打印設備就好。

當然，模型空間或布局空間除了可以保存一個當前的頁面設置外，也可以保存多個頁面設置，比如當模型空間有多個圖框時可以每個圖框保存一個頁面設置，布局空間可以保存使用不同打印樣式表的頁面設置。保存多個頁面設置的方法很簡單：一是在“打印”對話框中設置好選項后單擊左上角“頁面設置”欄的“添加”按鈕，還可以直接打開“頁面設置管理器”（PAGESETUP）對話框進行添加，兩種方法的效果是一樣的。

如果想提高打印的效率甚至通過發布、圖紙集等功能進行批量打印，就需要養成良好的作圖習慣，建議使用布局，每個布局只插入一個圖框并保存好頁面設置，這樣基本可以一勞永逸了，如果不需要調整打印設置，下回打開圖紙后直接點打印就好了。當然前提是連接了頁面設置中保存的打印設備，否則就會出現這樣的提示了

以上技巧適用于AUTOCAD及浩辰CAD等類似的軟件。
