CAD中創建填充圖案時有兩種選擇邊界的方式：拾取點和選擇對象，有不少人不清楚兩者的區別，大部分人都采用拾取點的方式，選擇對象用得很少。

到底什么情況下適合用拾取點，什么時候適合用選擇對象呢？我簡單地做了幾個例子進行了一下比較，大家看過以后就應該有基本的判斷了。

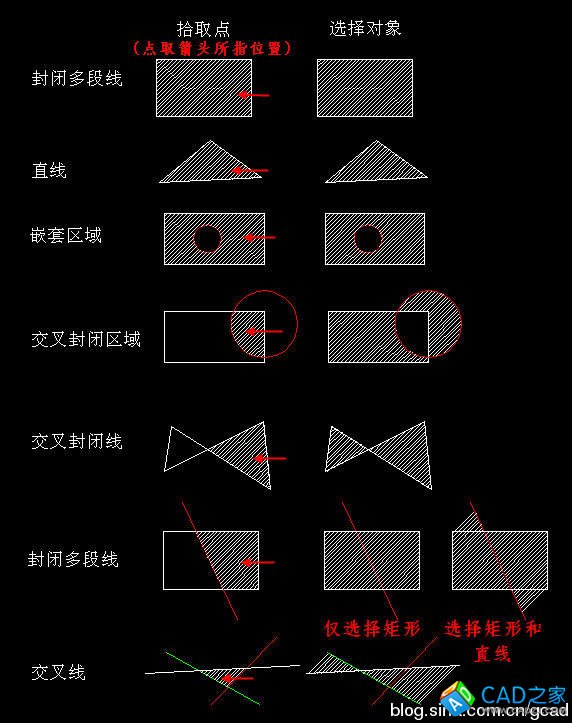

在上面的圖中簡單地列舉了幾種情況，從填充效果來看，拾取點的方式明確地指定了要填充的區域，結果比較好把我，而且適用于絕大多數情況；選擇對象則要求相對較高，邊界最好是封閉多段線，如果不是多段線，需要正好構成一個封閉區域。選擇交叉不封閉的線時也可以填充，但結果會很奇怪。正因?yàn)檫@樣的原因，大部分人都采用了拾取點的方式來創建填充。

從上圖中看出有些情況下拾取點和選擇對象的結果是一樣的，而在有些情況，比如我們需要忽略封閉多段線內的其他線時，直接點選多段線進行填充無疑是最佳的選擇。

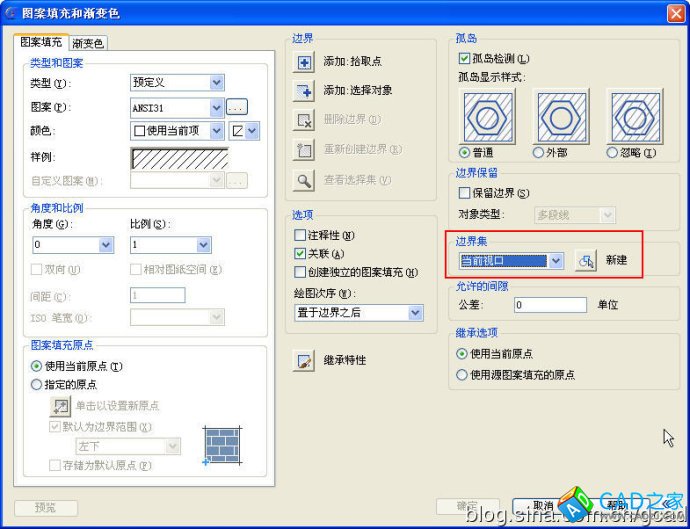

要選擇使用哪種方式進行填充，除了要了解在不同情況下兩種方式的填充效果外，還需要了解兩種填充的計算方式。當使用拾取點方式選擇填充區域時，CAD軟件會在視圖范圍內進行搜索和計算，最終算出一個合理的區域。當視圖里顯示的圖形很多，而且如果圖形比較復雜，比如有很多圓、弧、樣條線、而且之間有很多交叉、嵌套，計算區域會很慢，在CAD低版本會直接提示對象太多，計算量大，是否繼續，CAD高版本進行了優化，但仍然會很慢。而選擇對象則不同了，CAD只需計算這些選擇的對象是否構成封閉區域，是否嵌套等等，計算量會小得多。因此當圖形比較復雜的時候，如果滿足選擇對象進行填充的條件，盡量使用選擇對象的方式；如果只能使用拾取點的方式的話，可以盡量將視圖放大，讓視圖里顯示的對象少一點，或者通過選擇對象來構建“邊界集”，然后再拾取點。如下圖所示，默認的邊界集是當前視口，放大視圖和建立邊界集的目的都是減少參與計算的圖形數量，
