有的時候我們需要將AutoCAD畫的圖紙轉換成jpg格式的圖片，雖然有jpgout命令，但用該命令輸出的jpg圖片的背景及線條都有著和屏幕顯示一樣的顏色，如何轉換成白色背景、黑色線條的圖片呢？我曾經寫過一篇有關文章，但可能交代得不夠清楚，這里再將各種方法進一步談一談。

方法一、用BetterWMF將AutoCAD圖形轉換成圖片
    運行BetterWMF，BetterWMF將最小化到屏幕右下角的托盤里，雙擊托盤里的BetterWMF圖標，彈出選項窗口，點擊窗口里的“編輯”按鈕，彈出高級選項窗口，在高級選項窗口里設置好對應AutoCAD各圖層顏色的圖線轉換以后的線寬、線顏色、充填顏色，點擊“確定”關閉窗口。

    打開AutoCAD文件，在模型空間框選圖形，按Ctrl+C鍵復制，運行Photoshop，在Photoshop里按住Ctrl雙擊空白處，新建一個文件，按Ctel+V鍵粘貼，操作菜單“文件”——“存儲為”，文件類型選“.jpg”，保存后就可以得到j(luò)pg格式的圖片了。如果是要將圖片插入Word文檔，就不需要用Photoshop了，在Word里直接按Ctel+V鍵粘貼即可。
    這種用BetterWMF來轉換AutoCAD圖形的方法，AutoCAD里的打印樣式表是不起作用的，完全靠BetterWMF高級選項里的設置控制轉換后的線寬及顏色。
    另外此方法只能在模型里使用，不能將布局轉換成圖片。

方法二、虛擬打印成PDF文檔再轉換成jpg圖片
    第一步在AutoCAD里用“DWG to PDF”虛擬打印機進行打印，將AutoCAD圖形轉換成PDF文件。第二步用Photoshop打開剛才轉換成的PDF文件，操作菜單“文件”——“存儲為”，文件類型選“.jpg”，保存后就可以得到j(luò)pg格式的圖片了。
    進行虛擬打印的時候可以在模型里進行，也可以在布局里進行。
    用此方法，轉換后的圖線寬度和顏色完全取決于AutoCAD的打印樣式表，因此首先要正確進行設置。

方法三、利用Microsoft Office Document Image Writer虛擬打印機
    這款虛擬打印機是隨著Office安裝到電腦上的。在AutoCAD里操作菜單“文件”→“打印”，在“打印”對話框的“打印機/繪圖儀”列表中選擇“Microsoft Office Document Image Writer”，形成一個擴展名為“mdi”的文件，并自動打開這文件的瀏覽窗口，在瀏覽窗口里將它“另存為”擴展名為“tif”的Tag格式圖像文件。
    用Photoshop打開剛才轉換成的Tag格式圖像文件，操作菜單“文件”——“存儲為”，文件類型選“.jpg”，保存后就可以得到j(luò)pg格式的圖片了。
    進行虛擬打印的時候可以在模型里進行，也可以在布局里進行。
    用此方法，轉換后的圖線寬度和顏色完全取決于AutoCAD的打印樣式表，因此首先要正確進行設置。
    這種方法和上一種先虛擬打印成PDF文檔再轉換成jpg圖片的方法雖然步驟多一些，但操作是很簡單的，和打印到紙上一樣只需要挑選紙張幅面，而不需要像下面的方法那樣設定像素。同時轉換后的質量也非常好，所以強烈推薦使用這兩種方法。

方法四、直接虛擬打印成jpg圖片

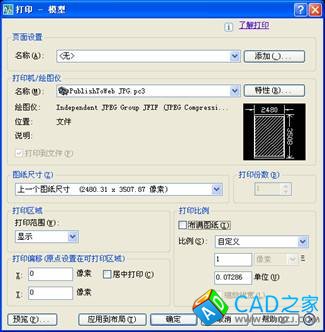

    在AutoCAD里操作菜單“文件”→“打印”，打開“打印”對話框，如圖。在“打印”對話框的“打印機/繪圖儀”列表中選擇“PublishToWeb JPG.pc3”虛擬打印機，在“打印比例”里去除“布滿圖紙”前面的鉤，“像素”文本框內鍵入5.9到11.8之間的數值，“單位”文本框內鍵入“1”，表示AutoCAD圖形上的1mm轉換成jpg圖片后是5.9到11.8個像素，也就是分辨率為每英寸150到300像素點。當然，也可以不去除“打印比例”里“布滿圖紙”前面的鉤。無論是去除還是不去除“打印比例”里“布滿圖紙”前面的鉤，都需要在“圖紙尺寸”里選用合適的以像素表示的圖紙尺寸，如果沒有合適的，可以點擊打印機名稱右方的“特性”，進行自定義。
    點擊“確定”即可虛擬打印成jpg圖片。



    這種方法雖然步驟少，但由于圖紙尺寸是以像素表示的，如果不熟練，可能不容易正確設置，產生的jpg圖片不是太大就是太小，因此不推薦使用。
    與此方法相同的還有用“PublishToWeb PNG”虛擬打印機虛擬打印成png格式圖片。
    無論是用“PublishToWeb JPG”還是“PublishToWeb PNG”，轉換成圖片后的線寬和顏色都取決于AutoCAD的打印樣式表。
