CAD軟件有一個線形管理器版塊，通過它用戶就可以對線寬、線型進行各方面的設置，用戶操作起來就會非常智能化，接下來我們就來為大家介紹這個功能。

　　一、線寬設置：

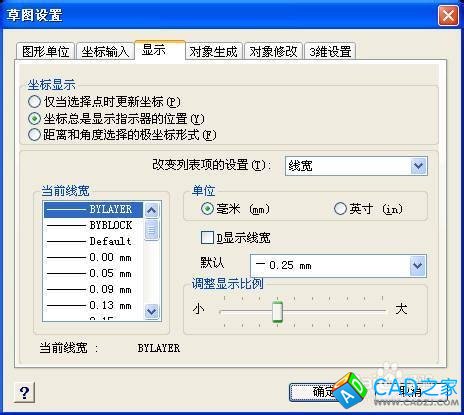

　　用戶在CAD中執行草圖設置后就會彈出下面的對話框：

　　1、線型列表框：列出了“隨層”，“隨塊”和已加載的線型，不能改變該圖層原來設置的線型

　　2、單位

　　3、調整顯示比例

　　二、線型設置：

　　1、功能：加載新線型，設置當前線型，刪除已有線型和進行線型詳細設置

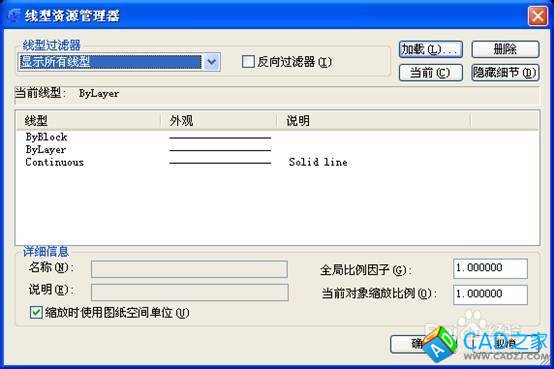

　　2、調用：菜單：格式→線型

　　命令：linetype或LT

　　(1) 線型過濾器

　　(2) 加載按鈕：加載新線型

　　(3) 當前按鈕：用于指定當前使用的線型

　　(4) 刪除按鈕：刪除某種線型

　　(5) 隱藏細節

　　A、單擊此按鈕則成為“顯示細節”按鈕

　　B、全局比例因子：可控制線型的線段長短，點的大小，線段間隔尺寸，它將修改所有新的和現有線型比例

　　C、當前對象的縮放比例

　　a、只對設置后所畫線段起作用

　　b、該比例因子與全局比例因子乘積為最終比例因子

　　c、線型比例對除了實線型外的所有線型都適用

　　D、縮放時使用圖紙空間單位

　　a、用于在多個視圖中繪圖的情況

　　b、選擇該項，圖紙空間與模型空間都使用相同比例因子

　　c、這里的設置不影響圖層中的設置，即打印按圖層中的設置打印

　　上面就是線寬和線型設置的具體操縱步驟，在執行步驟的時候要注意不要漏掉任何一個選項，就比較容易出錯。
