CAD圖層的最大好處就是能夠在不同的圖層上繪制圖紙,方便了圖層的處理、圖紙的美觀以及修改,怎樣新建圖層呢?

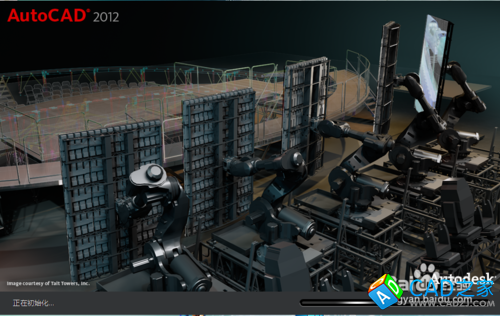

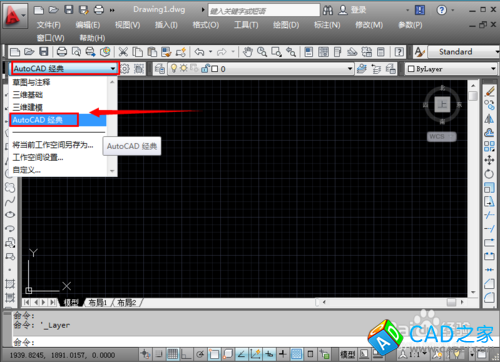

1這里以CAD2012為例,其他版本的操作命令也一樣。如果CAD2012、CAD2014版本打開后的界面不是這個經典界面,點擊一下如圖所示的AUTOcad經典,回到熟悉的操作界面。在這個界面中,CAD2004、2007、2008一直到CAD2014都一樣。打開CAD軟件,進入到CAD操作界面。

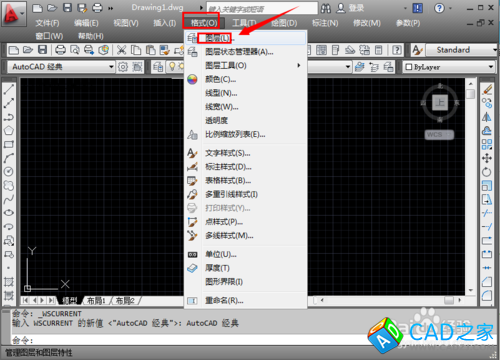

2在最上方的菜單欄,點擊“格式”按鈕,彈出格式的相關選項,點擊第一個“圖層”。

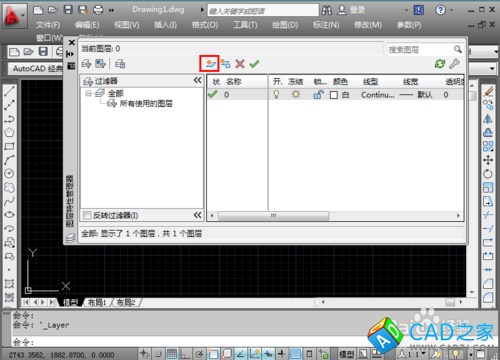

3彈出圖層會話框,這里可以新建圖層、刪除圖層、修改圖層中的線條顏色、寬度、線型線寬等內容。一個“※+紙”樣的圖標表示新建,點擊它就可以新建圖層;有個“雪花裝的圖標表示“凍結圖層”;“X”表示刪除圖層;“√”表示置為當前圖層。點擊“新建圖層”。

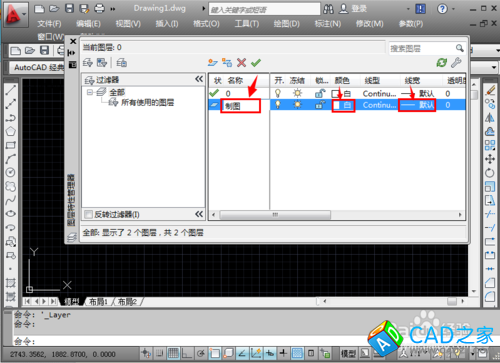

4彈出一個圖層,這時候自動進入圖層的命名狀態,輸入圖層的名稱如:梁、柱、板、繪圖、標注、基礎等等想表示的名稱。然后點擊點擊顏色下面的“白色方框”更改喜歡的顏色,點擊線寬下面的線條選擇喜歡的“線寬線型”。

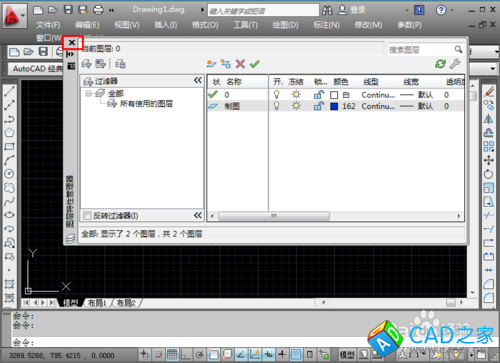

5設置完畢,點擊左上角的“x”關掉新建圖層界面,返回到cad繪圖窗口。

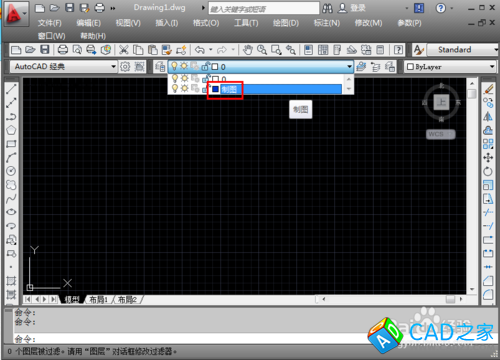

6這時候點擊圖層樣式,可以找到我們新建的圖層,點擊一下這個圖層,就將這個圖層設置為當前圖層,繪制的圖都在這個圖上。

7這里演示一下,繪制一個矩形框,都是該圖層的顏色。建立圖層的好處就是,能夠批量的將這個圖層繪制的工程圖紙方便地改變,比如凍結等,方便其他操作。
