工程圖紙中必須要有明確的尺寸標注，在制作CAD圖紙的時候尺寸標注的大小是靠標注尺寸的比例因子來決定的。怎樣設置標注尺寸的比例因子呢。

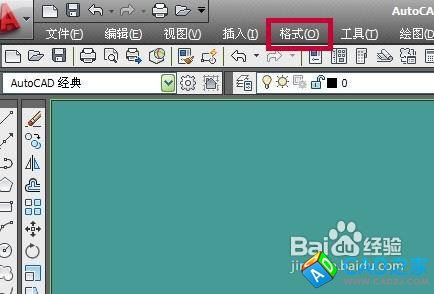

1點擊打開桌面CAD2010快捷方式，軟件打開以后，點擊上面菜單欄里面的格式按鈕

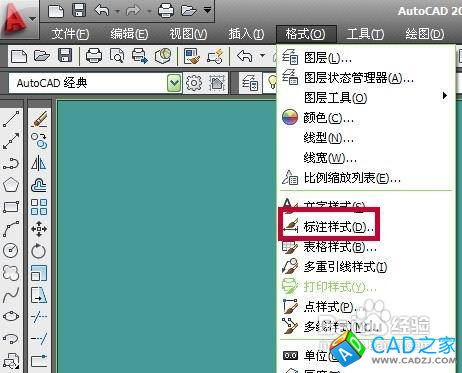

2點擊格式按鈕出現下拉菜單，移動鼠標在格式菜單的下拉菜單下面找到標注樣式菜單，然后用鼠標點擊打開標注樣式菜單

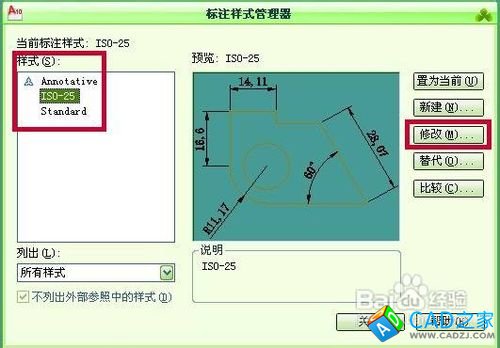

3點擊標注樣式菜單以后，標注樣式管理器出現，在窗口的左邊點擊選擇要修改的標注樣式，然后點擊右邊的修改按鈕進行修改

4點擊修改按鈕以后，進入修改標注樣式窗口，點擊選擇窗口上面的主單位按鈕

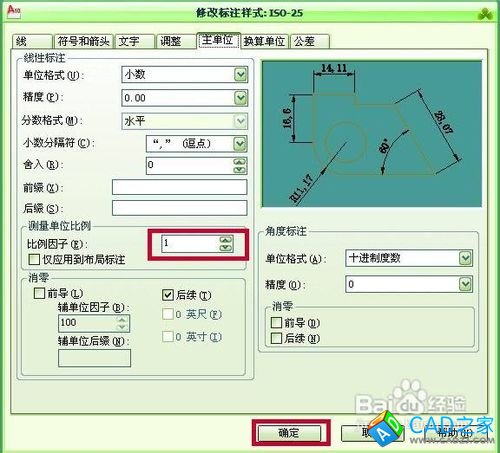

5點擊主單位按鈕以后，進入主單位的修改窗口，在下面找到比例因子欄，在欄里面移動上下箭頭來選擇要設置的比例因子值，設置好以后點擊下面的確定按鈕設定完成。

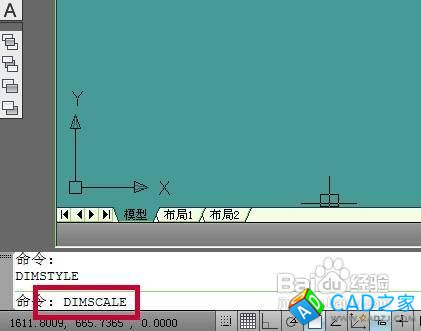

6還有一種方法就是下下面的命令欄輸入命令DIMSCALE，然后點擊空格鍵執行命令

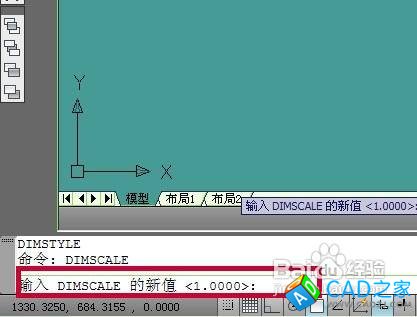

7執行DIMSCALE命令以后，在下面的命令欄里輸入要設置的比例值然后按下空格鍵即可

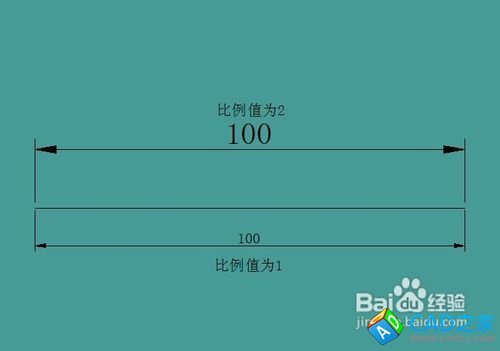

8這是可以看到設置后的標注尺寸的區別
