1.輸入L 回車 正交打開 在樓梯間框內畫一條直線，輸入O 回車 280 選擇那條線 重復幾次 根據你的需要 一般八次即可（也可以矩陣畫）
2.對象捕捉 第一條中點和最后一條中點畫直線，分別向左右偏移30（偏移命 令 O），輸入rec 捕捉左上角和右下角的兩個點，畫出寬 60的矩形，輸入O，選擇剛畫的矩形，距離60，兩次。

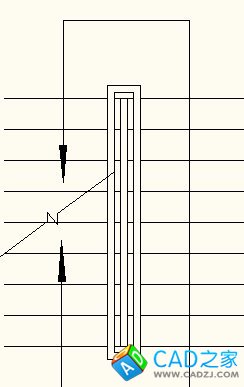

3.輸入TR，將該去掉的線剪掉，再用 pl多短線畫折線和箭頭指示線。如圖
