一、CAD圖形或表格復制到WORD的步驟:

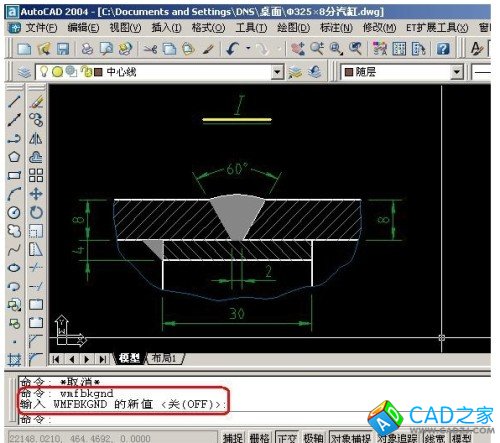

1、更改CAD系統變量WMFBKGND值為OFF,使CAD背景為透明,
如果想讓復制的圖形是黑白的,可以在圖層管理器里面把圖層顏色改為白色(7號);

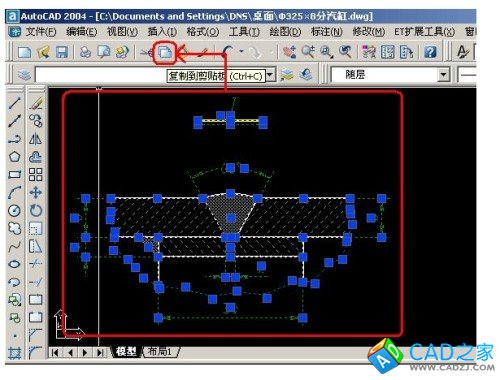

2、選擇需要復制的圖形,用“復制”工具進行復制;

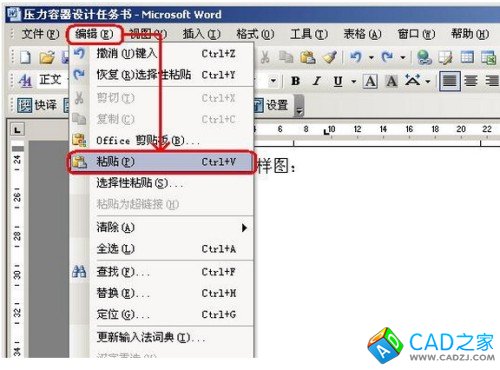

3、切換到WORD或EXCEL,激活需要粘貼的區域,然后選擇“編輯”—“粘貼”;

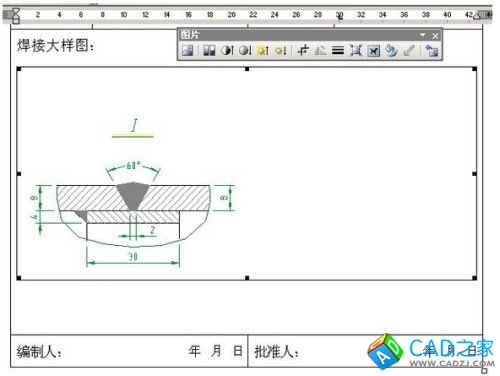

4、粘貼最初的效果如下圖;

5、利用“圖片裁剪”把圖形空白區域剪掉,然后用拖對角的方法把圖形縮放到合適的大小;

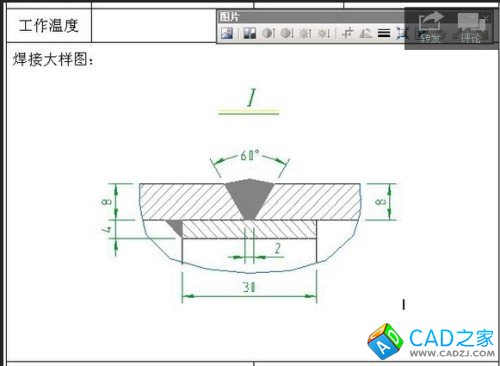

6、裁剪和縮放后的效果如下圖;

7、如圖形需要修改,可按下圖的方法回到CAD進行修改即可;
