常見門圖塊的創建方法如下：

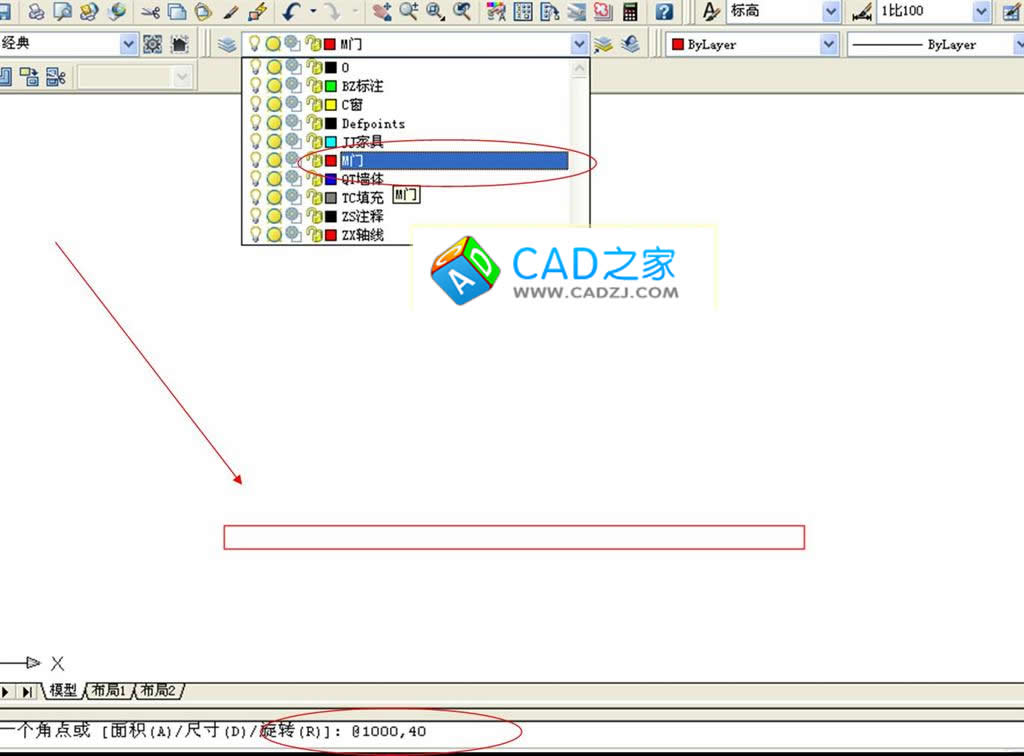

1、把當前圖層切換為“門”圖層，然后“REC”（繪制矩形的CAD快捷鍵），畫一個長1000，寬40的矩形，如下圖。
2、使用直線“L”命令，在矩形的一端畫一條垂直直線，長度為1000。
3、點擊工具欄上的圓按鈕，或輸入“C”，以長方形的左下端點為圓心，畫出一個半徑為1000的圓。

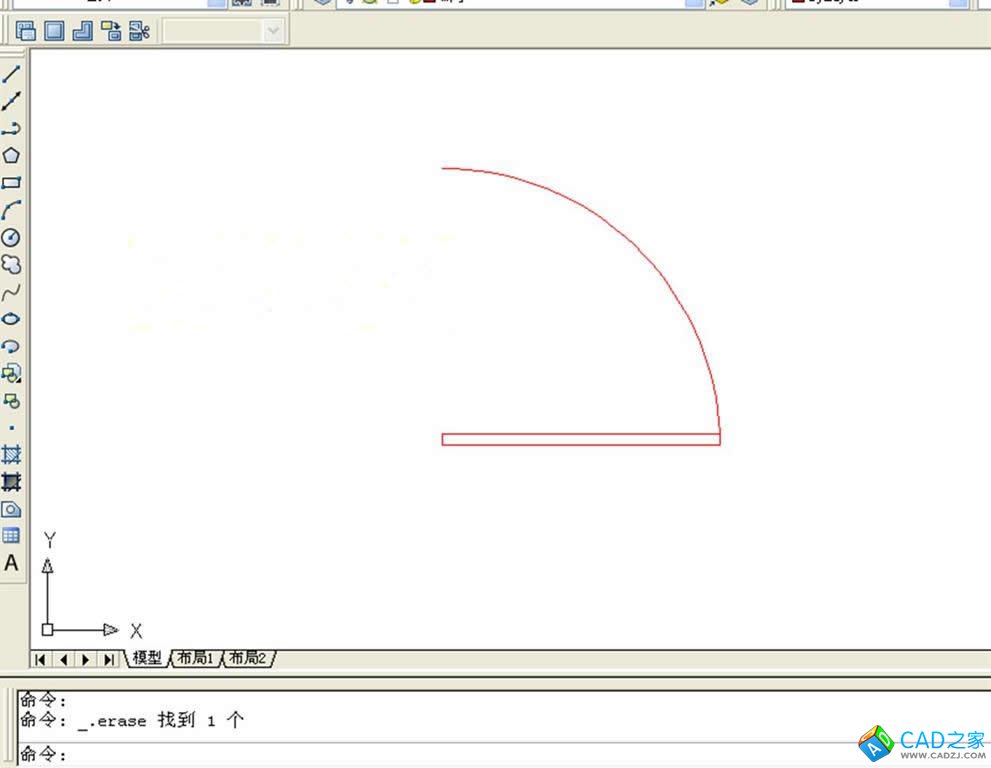

4、點擊工具欄中的”修剪“按鈕，或TR，修剪圓多余的部分，并刪除剛創建的直線，就得到門圖形。

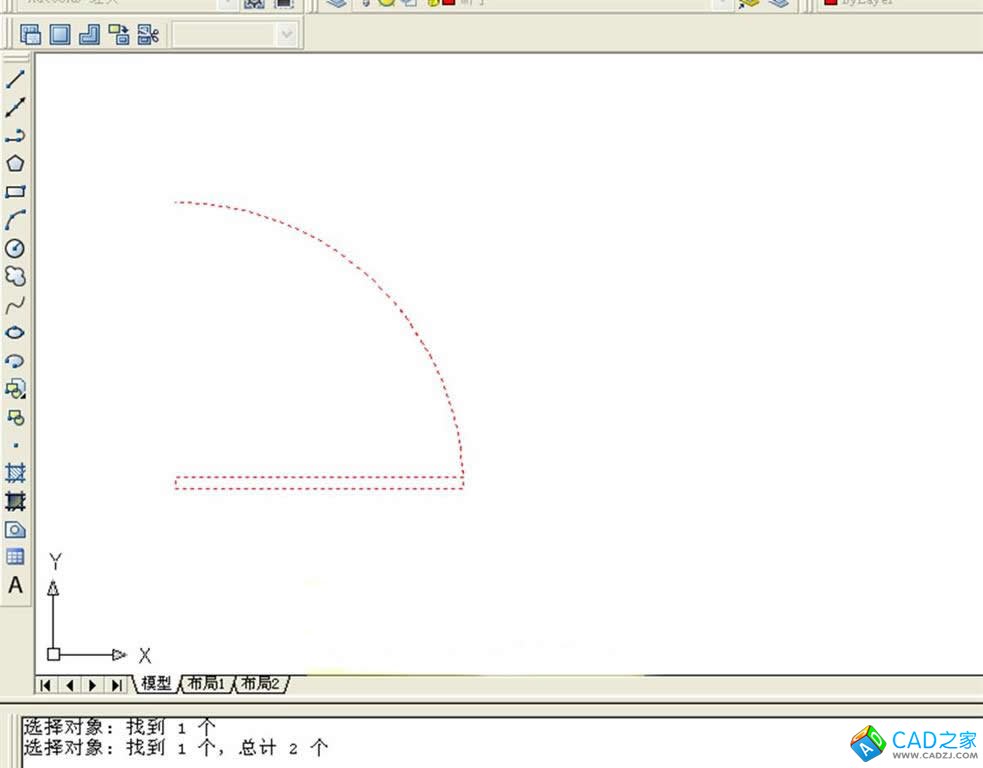

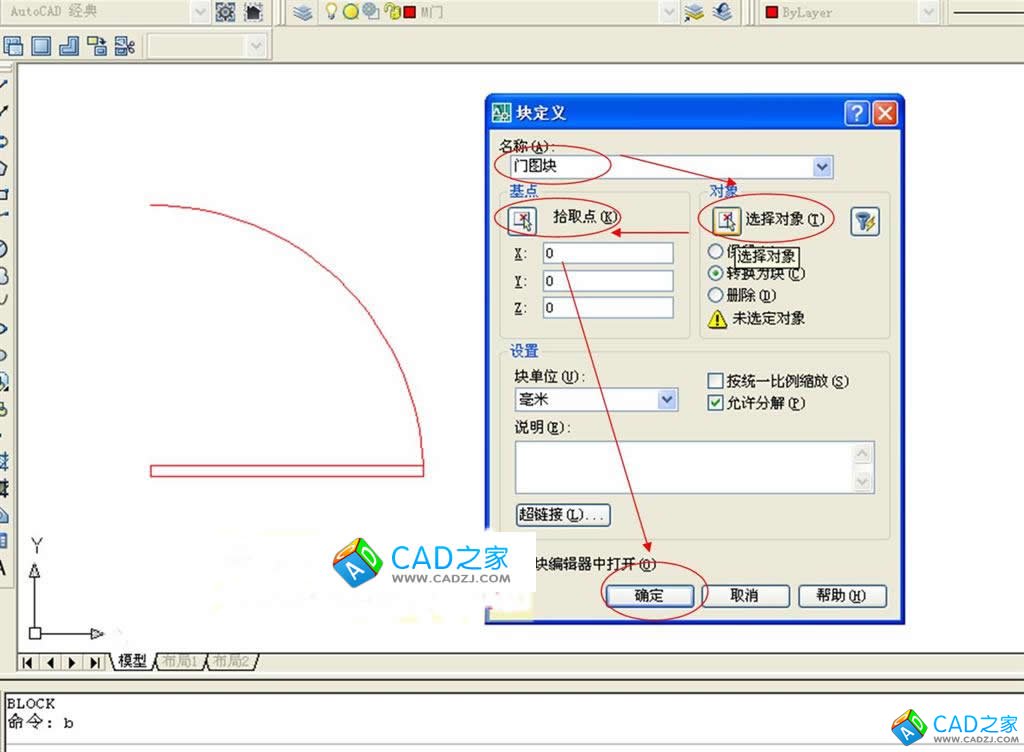

5、輸入快捷鍵“B”，會彈出如下“塊定義”對話框，然后輸入名稱“門圖塊”，接下在點擊“選擇對象”，然后到場景中拾取門的全部圖形（如下下圖）；之后回車，又回到“塊定義”對話框，再點擊“拾取點”，再回到場景中，在門圖形上的一個端點點擊一下作為基點，這時又回到“塊定義”對話框，單擊確定，就完成門圖塊的創建。
