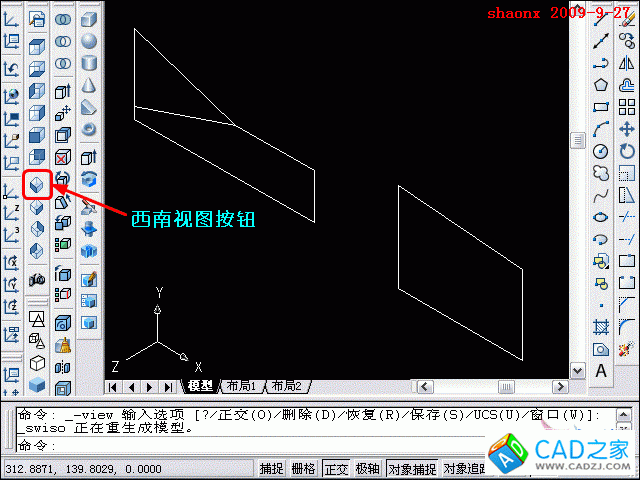

4、點擊“西南視圖”按鈕，轉(zhuǎn)到西南視圖界面。

5、點擊“拉伸”命令，對如下圖所示的一個面域拉伸-200(注意UCS中 Z 軸的方向，要攝入負值)。

6、直接回車，繼續(xù)“拉伸”命令，對另外兩個面域拉伸-100

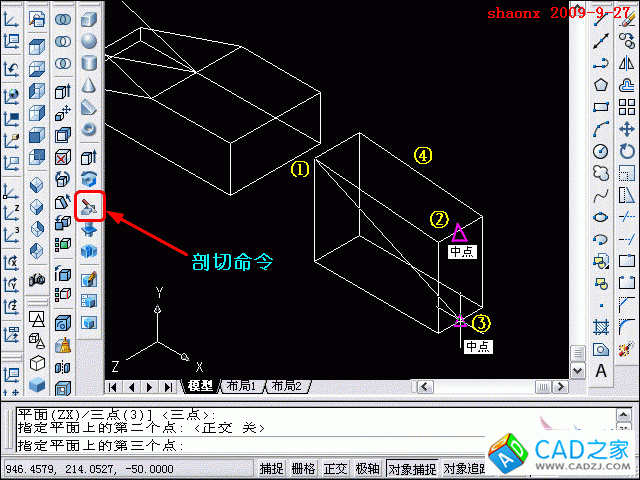

7、點擊“剖切”命令，對右邊的實體做剖切。依次指定實體上的三點，如下圖中的①②③，即實體中的左后上角點、有前面的上下兩個中點。選擇完成后，再點擊一下需要保留的④處附近。

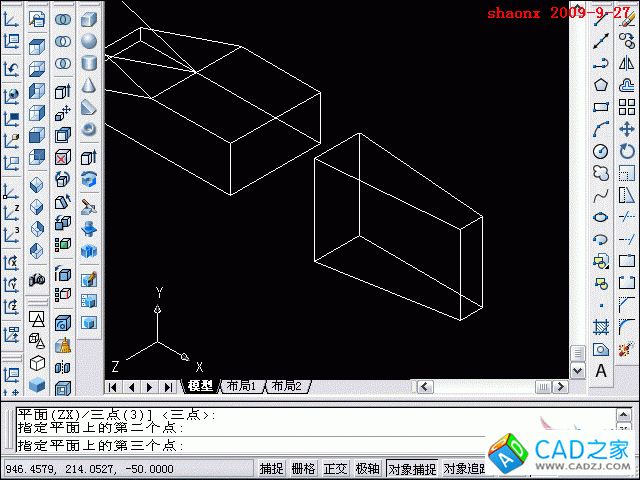

8、完成剖切后的圖形如下圖。這樣，對這個實體的左半邊完成了剖切，用同樣的方法，再對右半部分做剖切

9、下面，對剖切完成的實體進行移動，如下圖，注意移動的基點位置。

10、用“消隱”命令：hide，得到了消隱圖形。
