本小節主要講解在AutoCAD中進行操作時，鼠標的顯示狀態和對象選擇的相關方法。

1.鼠標狀態

在AutoCAD操作當中，鼠標光標會隨著選擇的命令或操作方式的不同而改變顯示狀態，這是在初學AutoCAD時需要留意的一個現象特征。最常見的鼠標狀態可分為三種類型，分別是無命令

選擇狀態、繪制狀態和有命令選擇狀態。當然，這是筆者根據使用經驗總結的名稱，希望能幫助讀者更好地理解不同情況下的鼠標狀態。

1>無命令選擇狀態

鼠標光標默認的十字加方格的顯示狀態，就是這里所說的無命令選擇狀態，如圖13(左)所示。在該狀態下，可以選擇繪圖區中的圖形，然后執行下一步操作。

2> 繪制狀態

當選擇繪圖工具欄上的繪圖工具時，鼠標光標會變為十字顯示，這就是繪制狀態，如圖13(中)所示。在繪制狀態下，可以在繪圖區精確地繪制圖形。

AutoCAD中的繪制操作，基本都是鼠標的點擊操作，即沒有按住鼠標不放并拖曳的操作。這種操作方式簡單明了，是AutoCAD另一個與其他軟件不同的操作方式。

3>重復繪制

在一些繪圖軟件中，如果繪制了一個圖形后，要重復繪制相同的圖形，很簡單，保持當前狀態直接繪制即可。但在AutoCAD中，則需要通過單擊右鍵選擇快捷菜單中的[重復]命令，或者

按空格/回車鍵后，才能實現重復繪制操作。否則，鼠標光標會自動恢復成無命令選擇狀態;重復操作中最常用的方式是按空格鍵。

4>有命令選擇狀態

在修改工具欄上單擊刪除按鈕或按E鍵，空格鍵，切換到刪除命令，鼠標光標會變為方格顯示，如圖13(右)所示。這就是本文所說的有命令選擇狀態，意思是當前的鼠標上帶著[刪除]的命令。

在該狀態下，在繪圖區中框選圖形后，選中的圖形會呈現虛線顯示，此時只要按空格鍵進行確定，這些選中的圖形就會被刪除。如果要繼續刪除對象，只需按空格鍵，重復選擇對象，并再

次按空格鍵確認操作即可。

Note

在AutoCAD的編輯和修改中，可分為兩種操作順序。以刪除操作為例，一種是先在繪圖區選擇對象，然后單擊刪除命令;另一種是先切換到刪除命令，然后選擇對象，按空格鍵確定。這兩種方式的操作結果相同，可以根據個人使用習慣來進行選擇。

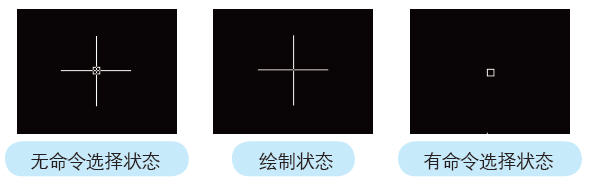

圖13 鼠標狀態

2.對象選擇

在AutoCAD中有多種選擇方式。在命令窗口中輸入S，然后按空格鍵，會在命令窗口中列出AutoCAD所有選擇對象的方式，如圖14所示。對于室內建模來說，不會使用到這么多的選擇方式，下面簡單介紹幾個較為常用的選擇方式及其使用技巧。

圖14 CAD中的各種選擇方式

1>點選

點選，就是點擊選擇。仍然以刪除命令為例，在繪圖區中繪制幾個圖形，按E鍵及空格鍵切換到刪除命令，在其中一個對象上單擊鼠標將其選中，然后繼續單擊另一個對象，會發現當前進

行的是加選操作，上一個對象的選擇并沒有被取消，此時按下[空格]鍵，選中的對象就會被刪除。

加選是AutoCAD默認的對象選擇方式。如果要減選對象，只要配合Shift鍵，并點擊對象即可。

2>框選

框選是AutoCAD中一個比較重要的操作，他可以分為兩種方式。

01 按住左鍵，自左往右方劃動鼠標進行選擇，畫出的選擇區為藍色實線矩形顯示，此時只有被藍色矩形完全包圍的對象才能被選中，這種選擇方式稱為窗口選擇，如圖15所示。

圖15 框選方式1

02 按住左鍵，自右往左方劃動鼠標進行選擇，畫出的選擇區為綠色虛線矩形顯示，此時只要與綠色矩形有任意重疊部分的對象都能被選中，這種選擇方式稱為交叉選擇，如圖16所示。

圖16 框選方式2

3>欄選

欄選是指在提示選擇時輸入F 命令，然后在繪圖區中繪制一根欄選的線。同樣以刪除命令為例，在繪圖區中繪制一根線，如圖17(左)所示。切換到刪除命令，在命令窗口中輸入F，然后在繪圖區中繪制一根線如圖17(中)所示，此時可以看到只要與欄選選發生交叉的線段都變成虛線的選中狀態，按[空格]鍵就可以將其刪除，如圖17(右)所示。

圖17 欄選操作

四.視圖操作

在上一小節了解了鼠標狀態和基本的對象選擇方式后，本小節將來講解AutoCAD的視圖操作技巧。

配合練習用的AutoCAD文件請參考配套光盤“DVD03附錄CADdwg客廳1.dwg”文件。

默認狀態下，AutoCAD提供了4個關于視圖操作的工具，但在實際工作當中，會使用快捷鍵進行操作。

[Z]→[空格]——局部放大

輸入該命令后，會切換到局部放大方式。此時在繪圖區進行框選，就能夠放大該選區。

[Z]→[空格]→[A]→[空格]——顯示全部

輸入該命令后，視圖中顯示的是全部的繪圖區大小。

[Z]→[空格]→[E]→[空格]——顯示全圖

輸入該命令后，視圖中顯示的是所有的圖形對象。

[Z]→[空格]→[空格]——實時縮放

輸入該命令后，鼠標光標會變為顯示，在視圖中按住鼠標左鍵并拖拽，可以對視圖進行實時縮放。

TIPS

在視圖中撥動鼠標滾輪也可以縮放視圖，但執行的是級別式的縮放;而實時縮放執行的則是平滑縮放。

[按鼠標中鍵并拖拽]——平移視圖

該操作等同于圖標的作用

[Z→空格→P→空格]——返回上一個視圖

某些時候進行了錯誤的視圖縮放操作，如果想返回到上一個視圖顯示，可以使用該命令。它等同于圖標的作用。

Ctrl+Z——撤銷

使用快捷鍵Ctrl+C也可以撤銷視圖操作，但與命令不一樣的是，撤銷后的視圖不一定會返回到上一步的視圖顯示大小。

至此，AutoCAD的界面布局、基本概念、鼠標狀態與對象選擇、以及視圖操作命令介紹完畢。

本教程完
