作者:朱錚南

        安裝后第一次運行AutoCAD的首要任務是自定義工作環境，使軟件適合使用習慣。

第一步，操作菜單“工具”→“選項”，在彈出的“選項”對話框里點擊“系統”選項卡，在基本選項的啟動下拉列表中選擇“不顯示啟動對話框”。點擊“顯示”選項卡，點擊窗口元素的“顏色”命令按鈕，在彈出的“圖形窗口顏色”對話框中將“模型空間”和“圖紙/布局”的背景顏色選成黑色后點擊“應用并關閉”按鈕。點擊“選項”對話框下面的“確定”按鈕，關閉對話框。

        第二步，點擊工具欄上的“圖紙集管理器”工具按鈕，將圖紙集管理器關閉。點擊工具欄上的“工具選項板窗口”工具按鈕，將工具選項板窗口關閉。

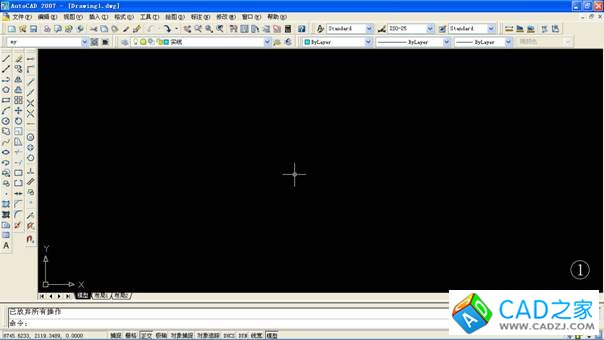

第三步，將最右邊的“修改”工具欄拖到最左邊“繪圖”工具欄的旁邊，在任何工具欄上右擊鼠標，在快捷菜單里點選“對象捕捉”，將彈出的對象捕捉工具欄拖到“修改”工具欄的旁邊。如果你的顯示器較大、分辨率較高，可以在快捷菜單里適當多點選幾個工具欄，如果顯示器不夠大就不要過多點選工具欄，以便騰出更多繪圖空間，但至少要保證要選上“標準”、“圖層”、“繪圖”、“修改”、“對象捕捉”這五項，實際上所有工具欄的功能在菜單里都能找到，只不過操作工具欄比操作菜單更便捷一些。操作菜單“工具”→“工作空間”→“將當前工作空間另存為”，在“保存工作空間”對話框里輸入工作空間名稱，比如“My”后點擊“保存”按鈕退出，如圖1。

        第四步，將界面的最下方一排按鈕中的“正交”按鈕按下，其余的都彈起來。

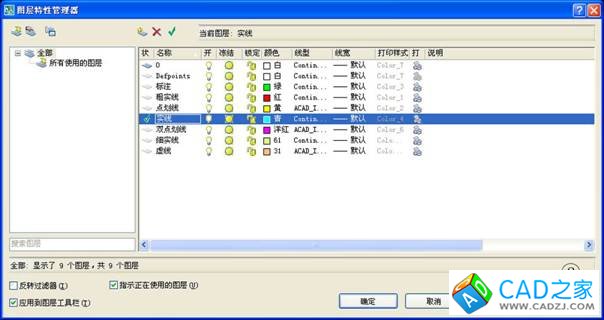

第五步，點擊工具欄里的“圖層特性管理器”工具按鈕，在彈出的“圖層特性管理器”窗口里右擊鼠標，點擊快捷菜單中的“新建圖層”，將新建的圖層名命名為“實線”，點擊新建圖層條目上的顏色方框，在彈出的“選擇顏色”對話框里選擇“青”色后點擊“確定”退出“選擇顏色”對話框。重復以上操作，依次新建名稱為“特粗線”、“細實線”、“標注”三個圖層，并將它們的顏色設置成“紅”、“61”、“綠”色。再新建名稱為“虛線”的圖層，將它的顏色設置成“31”，點擊虛線圖層條目上“線型”位置，在彈出的“選擇線型”對話框里點擊“加載”按鈕，在彈出的“加載或重載線型”對話框里按著Ctrl鍵選擇“ACAD_ISO02W100”、“ACAD_ISO04W100”后點擊“確定”退出“加載或重載線型”對話框，在“選擇線型”對話框里選擇“ACAD_ISO02W100”后點擊“確定”退出“選擇線型”對話框。再新建名稱為“點劃線”的圖層，將它的顏色設置成“黃”色，線型設置成“ACAD_ISO04W100”，如圖2。

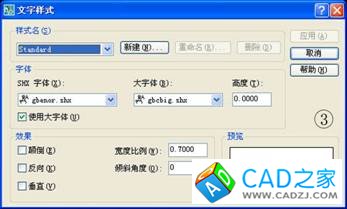

        第六步，操作菜單“格式”→“文字樣式”，在如圖3的“文字樣式”對話框里將“使用大字體”前面的選項框勾選上，在“SHX字體”下拉列表中點選“gbenor.shx”，在“大字體”下拉列表框里點選“gbcbig.shx”，在“寬度比例”文本框里輸入“0.7”，點擊“應用”按鈕，再點擊“關閉”按鈕退出“文字樣式”對話框。

        第七步，操作菜單“格式”→“標注樣式”，在“標注樣式管理器”對話框里點擊“修改”，在“修改標注樣式”對話框里點選“直線”選項卡，將“基線間距”改成“8”，將“超出尺寸線”改成“1.5”，將“起點偏移量”改成“0.5”。點選“符號和箭頭”選項卡，將“箭頭大小”改成“2.5”，將“圓心標記”改成“2.5”。點選“文字”選項卡，將“文字高度”改成“4.5”，將從“尺寸線偏移”改成“1”。點擊“確定”退出“修改標注樣式”對話框，點擊“關閉”退出“標注樣式管理器”對話框。

第八步，操作菜單“文件”→“另存為”，在“圖形另存為”對話框里的“文件類型”下拉列表框里點選“AutoCAD圖形樣板”，在“名稱”里點選“acadiso.dwt”，在隨后彈出的對話框里點擊“是”，在“樣板說明”對話框里點擊“確定”。

        第九步，操作菜單“文件”→“繪圖儀管理器”，再雙擊“添加繪圖儀向?qū)?rdquo;，在彈出的“添加繪圖儀”對話框里點擊“下一步”，點選“系統打印機”，點擊“下一步”，選中先前在Windows里安裝的打印機，點擊“下一步”，再點擊兩次“下一步”，最后點擊“完成”。

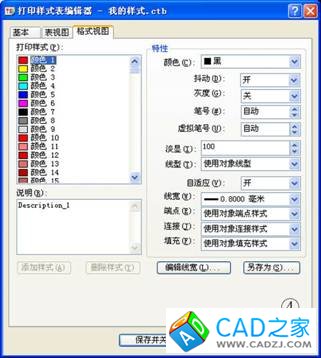

        第十步，操作菜單“文件”→“打印樣式管理器”，再雙擊“添加打印樣式表向?qū)?rdquo;，在彈出的“添加打印樣式表”對話框里點擊“下一步”，點選“創建新打印樣式表”，點擊“下一步”，點選“顏色相關打印樣式表”，點擊“下一步”，輸入文件名如“我的樣式”，點擊 “下一步”，再點擊“打印樣式表編輯器”，在如圖4的“打印樣式表編輯器”的格式視圖選項卡里的“打印樣式”里選中“紅”色，在“特性”的“顏色”下拉列表里選定“黑”色，在“線寬”下拉列表里選定“0.8mm”，用同樣的方法將“黃”色的特性顏色設置成“黑”色，線寬設置成“0.1mm”，將“綠”色的特性顏色設置成“黑”色，線寬設置成“0.15mm”，將“青”色的特性顏色設置成“黑”色，線寬設置成“0.4mm”，將“31”色的特性顏色設置成“黑”色，線寬設置成“0.1mm”，將“61”色的特性顏色設置成“黑”色，線寬設置成“0.1mm”，點擊“保存并關閉”退出“打印樣式表編輯器”，最后點擊“完成”退出“添加打印樣式表”對話框。

        至此AutoCAD的自定義工作完成。以上的操作在不同的版本中有一些不同，但不會相差太大。熟練以后可以按自己的習慣定義自己的系統。
