在cad中如何使用旋轉命令將一直線旋轉至指定位置

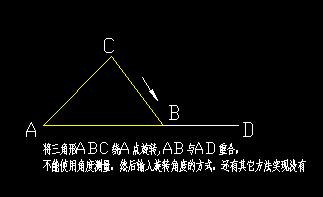

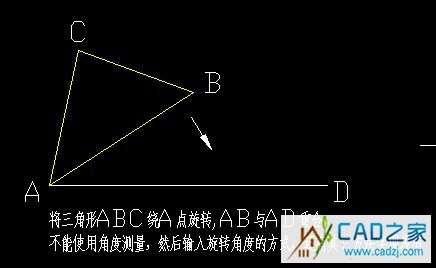

將三角形ABC繞A點旋轉,AB與AD重合，不能使用角度測量，然后輸入旋轉角度的方式，還有其它方法實現沒有
很簡單，AD應該是水平直線
在命令行中輸入ro旋轉命令，空格
選中A點，輸入（參照）r 命令，空格
先選中A點，再選中B點，然后按F8，空格（如果AD線是水平線，沒有該線也行；如果AD線不是水平直線則該步驟可取消）
把光標在AD線上或該方向上點擊即可
在命令行中輸入ro旋轉命令，空格
選中A點，輸入（參照）r 命令，空格
先選中A點，再選中B點，然后按F8，空格（如果AD線是水平線，沒有該線也行；如果AD線不是水平直線則該步驟可取消）
把光標在AD線上或該方向上點擊即可
