在二維CAD環境中生成的CAD圖紙，如何在3D軟件中生成實體呢？這是很多設計師面臨的問題，尤其是工作中同時需要用到二維和三維CAD軟件的設計師。今天就和大家分享一下，DWG圖紙如何與三維軟件交互生成實體。

下圖（圖一）是原來在二維CAD環境下，按比例1：1完成的設計圖紙，我們?cè)谥型鸆AD2011中打開，瀏覽下圖紙的內容。然后看看如何在中望3D中，以這幅圖為基礎，完成蓋板的造型設計。

1、  啟動中望3D2010版，新建一個空白零件文件，見圖二：

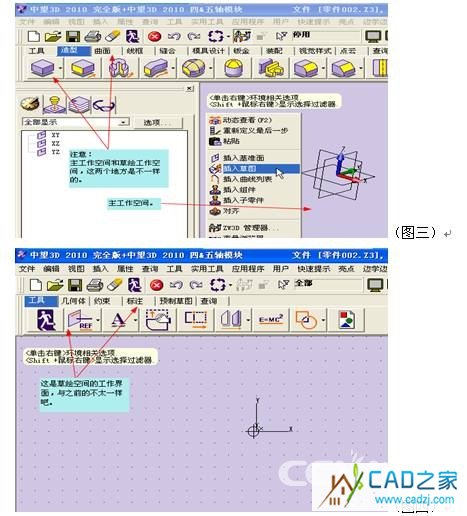

2、  點擊“確定”按鈕，進入中望3D主工作空間，在主工作空間，右建單擊，選擇“插入草圖”菜單，以XY平面為基準面，進入草圖繪制空間，見下兩圖（圖三、圖四）：

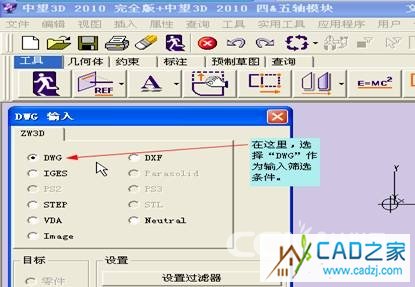

3、  進入草繪空間之后，選擇“文件”菜單下的“輸入”子菜單，彈出“輸入”對話框（由于前一次默認選擇為DWG，所以對話框標題欄顯示為“DWG輸入”），見圖五所示：

4、  點擊“DWG輸入”對話框中的“確定”按鈕，彈出“選擇輸入文件…”對話框，瀏覽找到待生成實體的DWG文件。在這里，我們選擇選擇Drawing2.dwg，點擊確定按鈕，將DWG文件導入到中望3D的草繪空間中來，見下兩圖（圖六、圖七）：

導入后，將DWG文件中的對象導入中望3D草繪空間后，中望3D能夠保留對象在二維CAD軟件中包括顏色，線型在內的所有對象特性。

與中望CAD2011中打開的結果對比一下，完全符合。我們的目標是把二維圖紙轉換成三維模型，所以有些對象比如尺寸，文字等是不需要的，另外，剖視圖也是不需要的，我們將其刪除，只留下如圖八所示部分（為了更直觀的看到效果，我們把背景顏色調整為黑色，一會兒在造型的時候，再設為系統默認顏色）：

細心的朋友可能注意到了，我將DWG圖形導入中望3D草繪空間后，其線條寬度為細線，這里怎么線段寬度變寬了呢，其實是我省掉了改變線寬的步驟。

我們需要一次性改變所有線段寬度，但線型不變，怎么做呢，看下圖（圖九）：

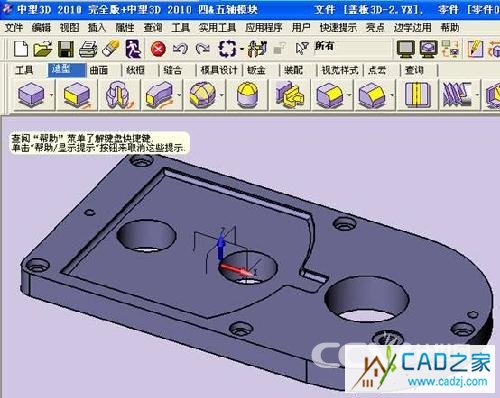

5、    到這里，已經完成了原有DWG圖紙導入中望3D的過程，接下來，我們退出中望3D的草圖繪制空間，進入中望3D的主工作空間。也許我們要問，這個圖形線條彼此交叉，怎么能夠生成實體呢？這時候我們就要用到中望3D提供的“曲線列表”選取功能了。這一功能可以下次再與各位分享。不過在進行中望3D造型之前，我們可以先來看看這個造形的最終效果（圖十）。

6、  在導入原有DWG文件時，有以下幾個事情需要注意一下：

A、 DWG圖形內的實體，只能以一個固定比例繪制，同一輪廓不能出現兩個不同比例。

B、 輪廓必須保證為閉合輪廓，即組成輪廓的圓弧，直線，多段線必須是首尾相連的。

C、 輪廓線不能有重線。

大部分規則圖形，都可以經由這種方法，生成實體。與一筆一畫在中望3D中繪制草圖相比，導入DWG圖形的功能，可以顯著提升我們?nèi)S造型的效率。#p#分頁標題#e#
