三、各樓層的三維體組合

1、將標準層陣列為4層重疊的三維模型：
打“三維陣列”命令（_3darray），按下面提示輸入數據：
選擇對象:（用鼠標選擇標準層三維圖）
輸入陣列類型 [矩形(R)/環形(P)] <矩形>:r
輸入行數 (---) <1>: 1
輸入列數 (|||) <1>: 1
輸入層數 (...) <1>: 4
指定層間距 (...): 3000

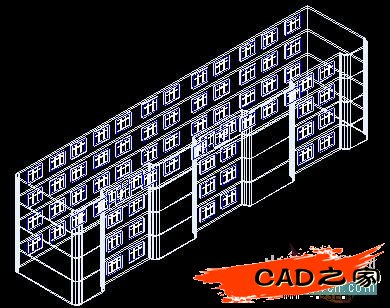

回車確認后立即生成如下（圖13）的四層標準層的組合三維圖了

2、將底層三維圖移動到多層模型的底層

用move命令，選擇底層三維圖為對象，當指定基點后，打@X,Y,Z的相對坐標值（即：這兩個三維圖的基點之差，此值可用“_dist”命令測定。

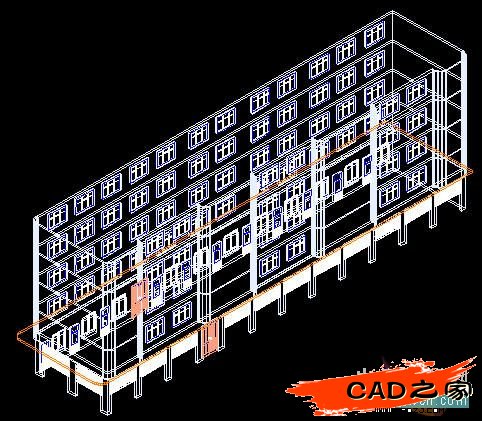

我繪制時測定的基點的差值是-567，10692，0，于是打@-567,10692,0）回車后就生成如（圖14）的多層建筑的立體圖了。

 3、繪制屋面和地坪

(1)、坡屋面畫法：用長方體或矩形拉伸為長方體，然后用“倒角”命令倒角為臺體。
例如：10000x6000x1000的長方形，需要倒角的高度為800mm，長度為600mm的斜面，則具體操作是：打“倒角”命令后，擊需要倒角的頂面目標，當提示“指定基面的倒角距離”時輸入800，再提示“指定其他曲面的倒角距離”時，輸入600，又提示“選擇邊或 [環(L)]”時，用鼠標擊頂上的邊，就倒去了這個邊而成為坡面了。其它邊的倒法相同，據此就可成為臺體了。

為了摳去臺體的中間實體，需要另畫出小于臺體的長方形，然后布爾差集運算為帶女兒墻的凹形坡屋面

4、 帶女兒墻的坡屋蓋

(2)、弧線檐口的畫法：與坡屋面相似，只是用“圓角”命令圓角，但是不能將倒角與圓角命令混合應用。
另一種方法：畫出弧線檐口的軸線和橫斷面圖，用2007的“掃掠”功能生存檐口，不過這要另畫屋面板了。
圓角屋面如圖17所示。

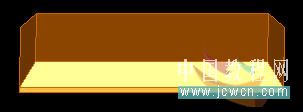

圖17：帶女兒墻的弧形坡屋蓋圖

此幢樓房是圓角雨篷和圓角屋面，按上述方法繪制屋面并將其移動到頂層樓頂，再以“矩形”命令（_rectang）突出底層平面各邊600mm畫一矩形，然后用_extrude命令拉伸300厚，并將其移至底層墻腳，以成地坪。

至此，這幢多層建筑的三維模型就建成了。

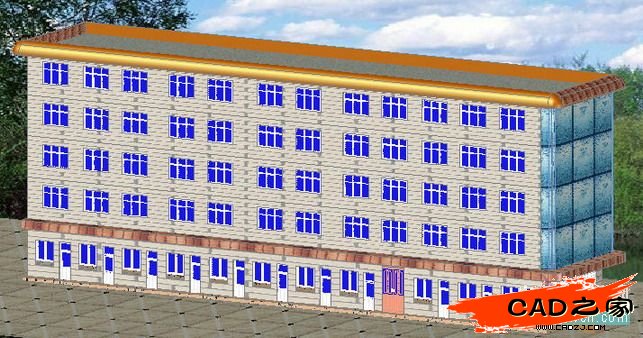

圖18是這幢樓房臨街的正、側面附材質后的立體圖。

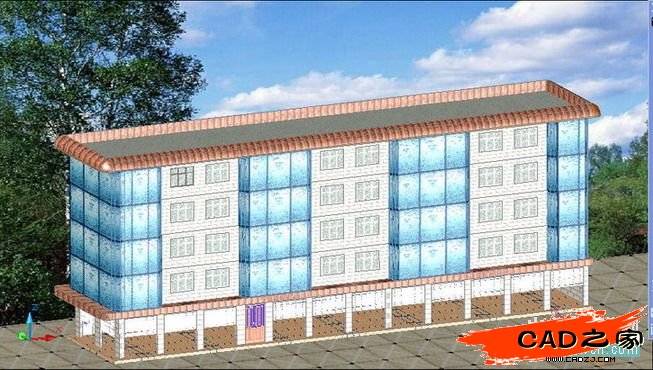

下面圖19是這幢樓房背面、右側面附材質后的立體圖。

此外，為了便于渲染，還可將各層幕墻用_extrude命令，予以布爾“并集”使其所有的幕墻都連接起來。如果外墻不需要層間線，也可用_extrude命令，予以“并集”連接起來。

以上是談的實體建模的方法，這幢樓房用此方法建模不僅快速，而且文件小，含賦材質渲染的dwg文件僅611KB，這是很小的了。當然，還可“以線建模”，這就看各人的喜愛了。

下面是這次添加了電視塔后用CAD2008渲染的效果圖：

這篇文章是老朽在2006年冬獻給新手們學習樓房三維建模的，這次稍加修改在此重載，按文中一步一步的操作，就可學會多層建筑的建模。熟能生巧，只要熟悉了，建模就快了
