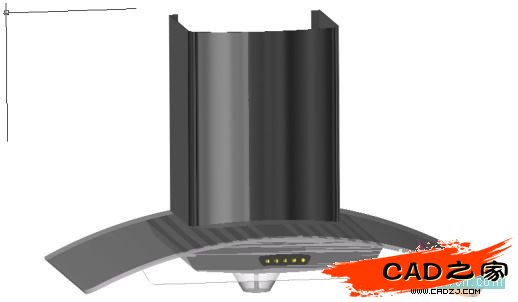

1、首先看一下抽油煙機的一般渲染圖

2、新建一個文件，首先建四個層，名稱為1，2，3，4。接下來在俯視圖繪制一條長900mm的直線，作為輔助線。然后在俯視圖繪制以直線中點為起點，標高為110，長為340，寬為260的長方形。然后移動長方形使其中點與直線中點對齊（不要用捕捉移動）然后給長方形做向外偏移命令值為30。以內長方形前面兩端點和外長方形終點做弧線，然后分解內長方形，給弧線和內長方形的左右兩邊做倒圓角，r=30.然后刪除外長方形和多于直線。得到如下圖：

3、接下來把得到的圖形做成面域，然后拉申，高度440。在進行抽殼兩次得到如下圖型(第一次抽殼刪除面選擇上下面，第二次選怎后面壁的前后上下面）。第一次抽殼在俯視圖中進行，刪除面為上下面，值2。第二次抽殼在東北等軸測圖中操作，刪除面為后壁的四個面。值為20

4、接下來轉到主世圖，把抽殼完的圖形設為圖層1。并關閉層。在輔助線的中點向上繪制一條長為110的輔助直線。然后用圓弧命令連結兩條輔助線的端點得到一條弧線。然后先向上給弧線做偏移命令值為10。然后封閉兩弧線的端口。接下來給900長的輔助線做偏移命令值為15。然后在給110直線做左右偏移命令，值為300。然后在最右邊兩條直線相交得點處想對于此點做一條直線，角度為60。然后鏡相這條直線到左邊，接著繪制一條弧線。三個點為斜直線與原來弧線的交點和中心輔助線與圓弧的交點。然后用同樣的方法繪制其他圖形。第二次中線偏移為200。第三個為50。如下圖：

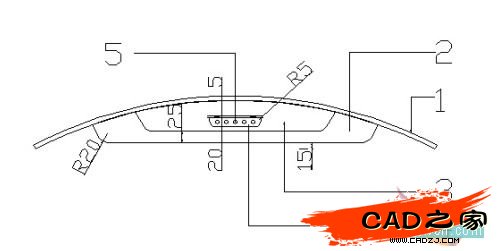

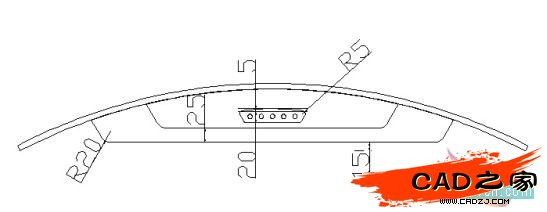

5、接下來進行拉申，首先還是做成面域。1 拉申值為為530。2 為-10，3 為490。4 為2，5 為10。完成后調整好位置（注意平面圖中不要用捕捉來調整）

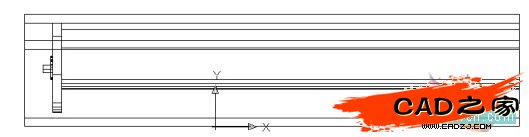

調整好的側視圖

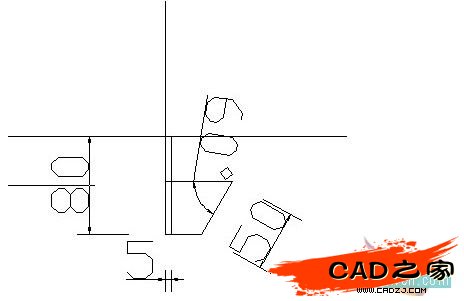

6、然后將1，2，4，5設為圖層3，并關閉層。接下來對3號實體的底部進行面拉申。拉申為30，角度為78，將其射為圖層4，并關掉。接下來繪制接油合，打開輔助線層，在900輔助線中點位置，向左下繪制一個長方形和梯形。如圖

7、將兩個圖型做成面域并旋轉成實體。在對梯形實體做抽殼，移動好位置，在給1做一下倒角。建模就完成了。這里初步做一下材質和渲染
