呵呵，上次我們已經基本上做出了杯子的外殼了，今天我們把它完成吧！

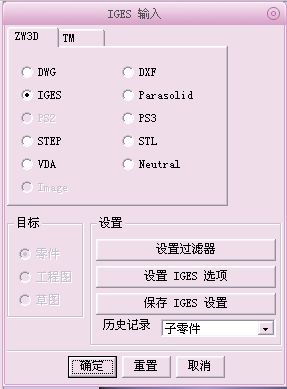

1 使用“文件”——“輸入”命令：導入命名為”cure.igs”的iges 外部文件。



2 使用“桿狀掃掠”


命令：曲線C 選擇上一步導入的曲線，直徑D 值為15，掃描出把手。

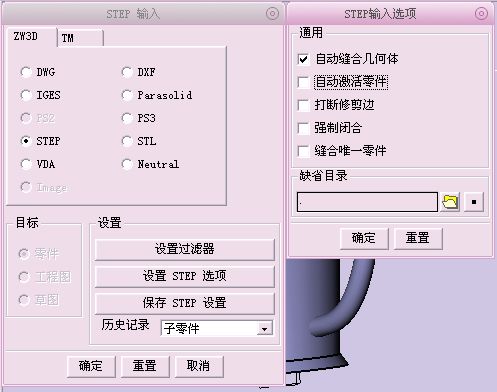

3 使用“文件”——“輸入”命令：導入命名為“solid.stp”的外部文件；點擊“設置STEP選項”，彈出對話框選擇“自動縫合幾何體”。

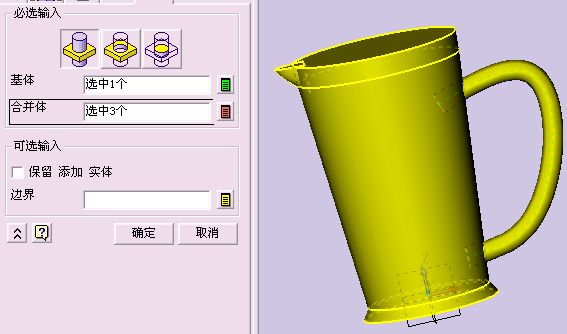

4 使用“組合模型”命令：選擇杯身實體和另外三個部分進行組合“加運算”。

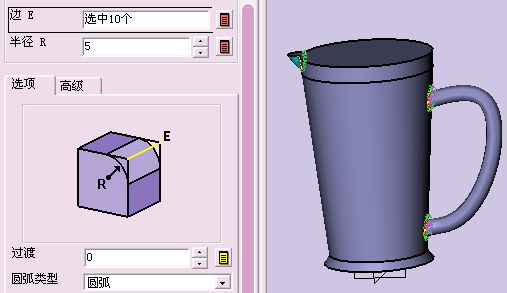

5 使用“圓角”命令，選擇把手、壺嘴與杯身主體連接的邊緣進行倒圓角R=5。注意把每一條線段都要選中，一共應有10條線段。





再選擇杯身主體與底蓋的邊緣進行倒圓角R=10。

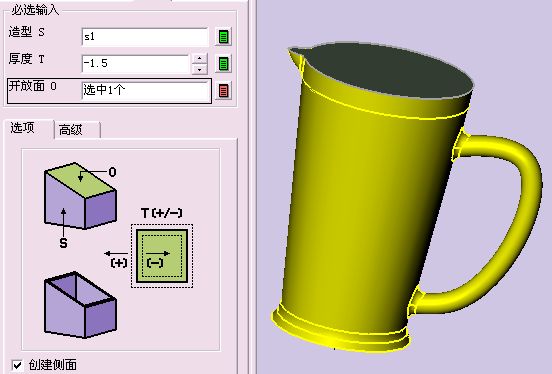

6 使用“抽殼”命令

對實體進行抽殼，輸入壁厚值為-1.5。



7 使用“視覺樣式”中的“紋理貼圖”命令

找到“tet .bmp” 面就選擇杯子的圓柱面，設置原點為（19，-41，3）width 值200 ,height 值180。

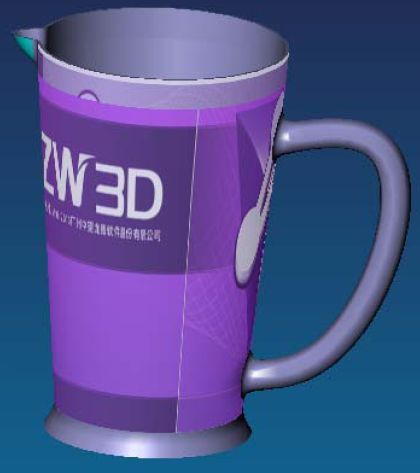

最終，我們的杯子就完成啦！！大家當然也可以選擇自己喜歡的其他的圖片。
