學習制圖應很好地體會和運用形體分析法。
所謂形體分析法，就是在繪圖、標注尺寸和讀圖時，假想地將立體分解成若干組成部分，搞清各部分的形狀、相對位置、組合形式及表面連接關系等，這種分析問題的方法稱形體分析法。

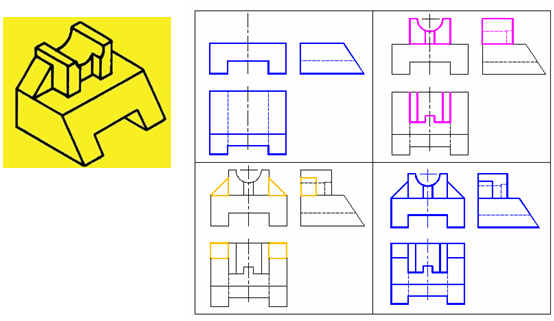

以繪圖為例：繪制如下立體的三視圖，應將立體分成三部分，分別繪制出每一部分的三視圖。
讀圖是繪圖的逆過程，用形體分析法讀圖的步驟是：
1、 抓住特征分部分（線框）
2、 對投影（線框）想形狀
3、 綜合起來想整體

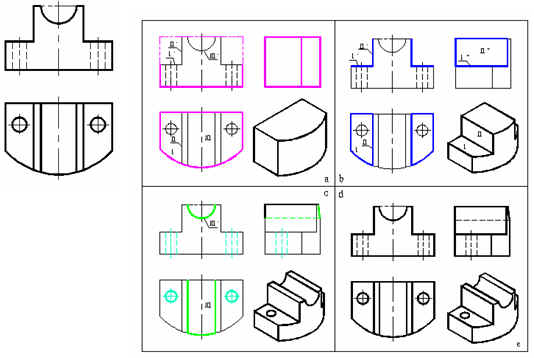

如下圖：已知立體的主俯視圖，完成其左試圖。

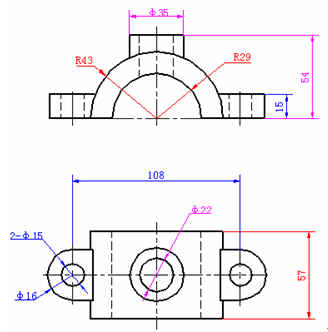

注尺寸也是要用形體分析法，應從每一部分立體入手，進行定形、定位，而不是著眼于一條線去注他的長度或高度。如下圖用不同顏色表示了不同部分的尺寸。
在計算機繪圖中，立體的三維造型也是要運用形體分析法的。從某種意義上講，掌握了形體分析法，也就掌握了立體造型方法；運用形體分析法，能快捷地進行立體造型。
