本人收集并整理的一些AutoCAD常見錯誤問題及解決方法

1.怎么修改AutoCAD的快捷鍵？

CAD2002及以下，直接修改其安裝目錄下SUPPORT中的ACAD.PGP文件即可。CAD2004是在工具→自定義→編輯自定義文件→程序參數（ACAD.PGP）。

2.如何替換找不到的原文字體？

復制要替換的字體為將被替換的字體名，如：打開一幅圖，提示未找到字體jd，
你想用hztxt.shx替換它，那么你可以去找AutoCAD安裝目錄下的字體文件夾
把里面的hztxt.shx 復制一份，重新命名為jd.shx，然后在把jd.shx放到font里面，
在重新打開此圖就可以了。以后如果你打開的圖包含jd字體，但你機子里沒有這種
字體，就再也不會要你重新找字體替換了。

3.在AutoCAD2002 中移動文字就出錯是什么緣故？

移動文字時注意不要跨越尺寸線等文本，否則 AutoCAD就會出現致命錯誤，取消正交繞過這些對象。

4.在標注文字時，標注上下標的方法：

使用多行文字編輯命令：
上    標：輸入2^，然后選中2^，點a/b鍵即可。
下    標：輸入^2，然后選中^2，點a/b鍵即可。
上下標：輸入2^2，然后選中2^2，點a/b鍵即可。

5.由*.T轉化為*.dwg后，漢字如何更改長寬比?

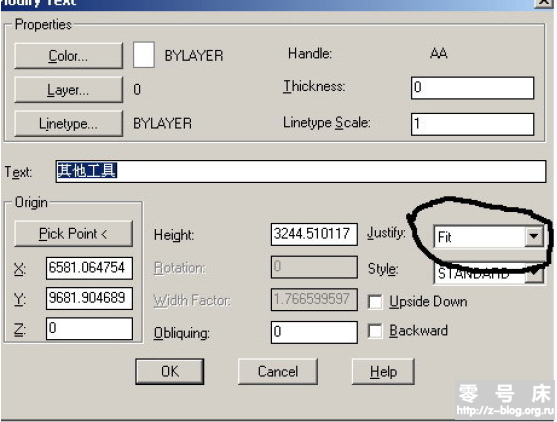

文字屬性:

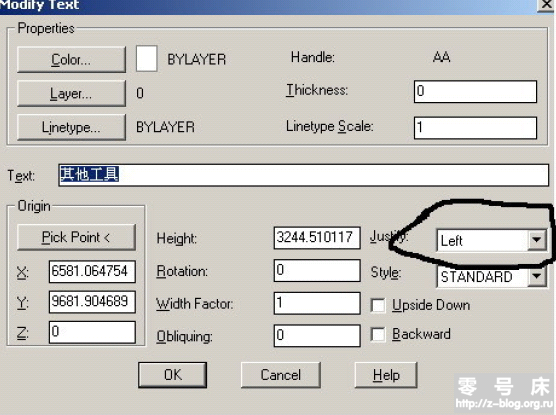

改為:

也可以在CAD2004特性里改：對正和方向。

6.打開舊圖出現錯誤而中斷退出怎么辦？

新建一個圖形文件，而把舊圖以圖塊形式插入即可。將塊打散即可編輯。

7.打開dwg文件時，系統彈出“AutoCADMessage”對話框提示“Drawingfileisnotvalid”，告訴用戶文件不能打開文件怎么辦？

這種情況下可以先退出打開操作，然后打開“文件（File）”菜單，選“DrawingUtilities/Recover”命令，或者在命令行直接用鍵盤輸入“recover”，接著在“SelectFile”對話框中輸入要恢復的文件，確認后系統開始執行恢復文件操作。

8.AutoCAD 在XP操作系統下打印時出現致命錯誤怎么辦？

這跟AutoCAD 2002及以上版本使用打印戳記有關。在2000版時，增補的打印戳記功能就有很多的BUG，這個功能在2002版本后就直接做為AutoCAD功能。該功能在98操作系統中是完全沒有問題的，但在有些XP系統中就會出錯。所以在XP系統中最好不要去開啟該功能。如果你已經不幸開啟了該功能而使AutoCAD在打印時出現致命錯誤，解決的方法只能是這樣：在AutoCAD的根目錄下找到AcPltStamp.arx文件，把它改為其它名稱或刪除掉，這樣再進行打印就不會再出錯了，但也少了打印戳記的功能，該方法對于2002版及2004版均有效。

9.如何刪除頑固圖層？

方法1：將無用的圖層關閉，全選，COPY 粘貼至一新文件中，那些無用的圖層就不會貼過來。如果曾經在這個不要的圖層中定義過塊，又在另一圖層中插入了這個塊，那么這個不要的圖層是不能用這種方法刪除的。

方法2： 選擇需要留下的圖形，然后選擇文件菜單→輸出→塊文件，這樣的塊文件就是選中部分的圖形了，如果這些圖形中沒有指定的層，這些層也不會被保存在新的圖塊圖形中。

方法3：打開一個CAD文件，把要?jiǎng)h的層先關閉，在圖面上只留下你需要的可見圖形，點文件-另存為，確定文件名，在文件類型欄選*.DXF格式，在彈出的對話窗口中點工具→選項→DXF選項，再在選擇對象處打鉤，點確定，接著點保存，就可選擇保存對象了，把可見或要用的圖形選上就可以確定保存了，完成后退出這個剛保存的文件，再打開來看看，你會發現你不想要的圖層不見了。

方法4：用命令laytrans，可將需刪除的圖層影射為0層即可，這個方法可以刪除具有實體對象或被其它塊嵌套定義的圖層。
