鴻業暖通軟件（ACS）在用戶群中有著良好的口碑，用戶反映非常好，在國內行業內市場有很高的占有率。它的主要功能包括：焓濕圖繪制分析、空調水系統設計、風系統設計、采暖系統設計、及相關計算工具等。現在這款優秀的軟件可以安裝在中望CAD2009平臺上面使用，下面介紹下最常見的采暖系統的設計過程。

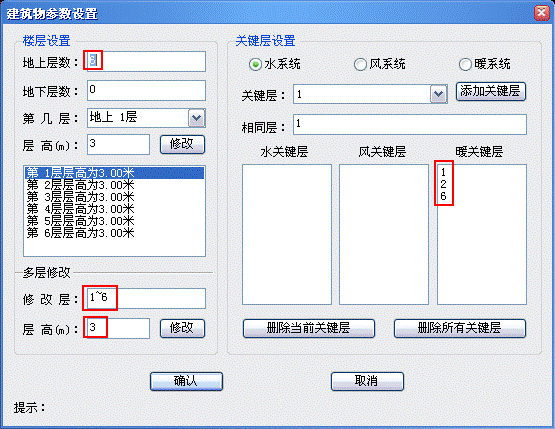

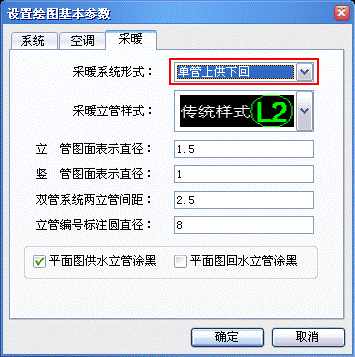

首先打開一張建筑樓層的平面圖紙，對圖紙的一些參數要進行設置。首先是設置工程名，然后設建筑信息，在這里要對建筑的樓高、樓層、采暖關鍵層做設置（由于是6層樓，所以最頂和最底層是關鍵層，而中間的2~5層是相同的，只提出2層作為關鍵層），最后設置系統缺省參數，要注意設置出圖比例，采暖的頁面在這里選用的是單管上供下回的模式，后面的制作將以這里設置的模式來進行。

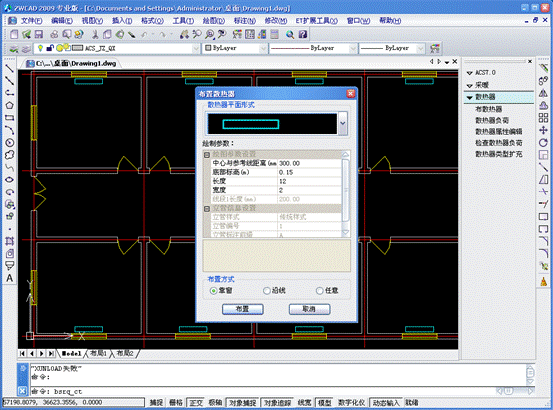

接下來開始著手制圖工作。首先對第一層建筑進行繪制采暖系統，在暖通的菜單下的選擇“采暖——散熱器——布散熱器”，彈出散熱器對話框。這里在布置散熱器的時候，如需要把散熱器分布在靠窗的位置，可以在“布置方式”上選擇靠窗，然后點擊“布置”按鈕，選擇需要布置的窗戶的位置，根據提示就可以自動的布置完成了。另外該布置還供“沿線”和“任意”的布置方式，在這里就不多說了。

散熱器布置完后，就要對散熱器的負荷進行設置。選擇“采暖——散熱器——散熱器負荷”，設定起始層和終止層，都選擇1層，把第一層的整個負荷輸入，勾選“負荷均分給選定散熱器”，那么在選擇1層的所有散熱器后，就可以把負荷分配到這些散熱器上了，也可以對每一個散熱器進行分別設置。若要更改可以通過散熱器屬性編輯來進行。關于采暖的負荷計算，鴻業公司專門有一個鴻業暖通空調負荷計算軟件，通過房間的面積和材料等具體設置來進行計算，計算軟件不受CAD平臺約束，也是十分方便。

以上就把1層的散熱器布置完畢了，下面開始采暖管的布置。選擇“采暖——繪制采暖管線”先把總供水立管和總回水立管布置上，這個比較簡單，根據提示繪制兩根管就可以了。然后由于我們是上供下回的方式，那么在第1層就會有回水干管與總回水立管相連接，布置回水干管，如圖。樓層間用供水立管相連，供水立管的布置方式有多種，成組布置的方式在房間布置有規律的情況下是比較方便的，這里就是采用的成組布置，立管的位置很有規律，距離散熱器長度比較相等。

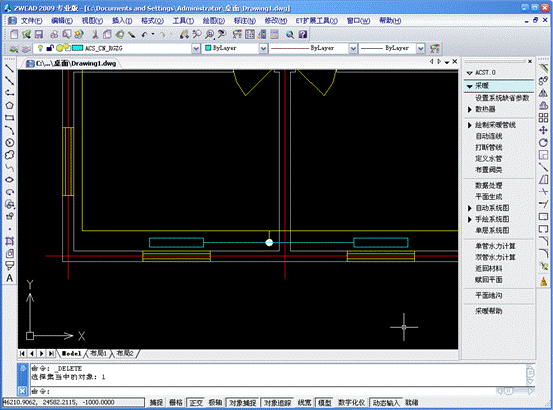

用“自動連線”功能，把采暖管的干管和立管，散熱器和立管都連接起來，刪除多余的管路。這樣，我們的1層樓的采暖設計就完成了。

選擇“采暖——數據處理”，選擇一層樓的全部對象進行數據處理，并確定基準點。可以用1層的數據來用“平面生成”功能自動生成第2層和第6層，生成后有些地方需要修改，如第6層是頂層，有供水干管，所以根據需要，修改這些管路。修改完畢后將2、6層分別進行數據處理。
在把1，2，6層這些關鍵層都設置好后，就可以生成系統圖了。選擇“采暖——自動系統圖——繪系統圖”，彈出對話框，選擇系統名后，繪制就可以生成系統圖了。

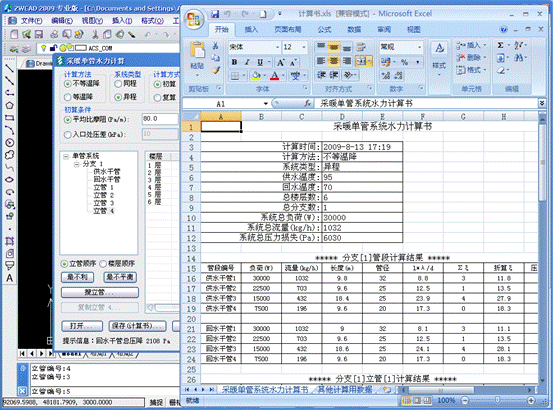

然后可以進行水力計算，“采暖——單管水力計算”，彈出水力計算的對話框，里面有很多可設置的內容，填好后，選擇支管，選擇支管的進水和出水總管，就可進行計算。得出計算書。再把計算結果賦回原系統圖，為后續的生成材料表做準備。

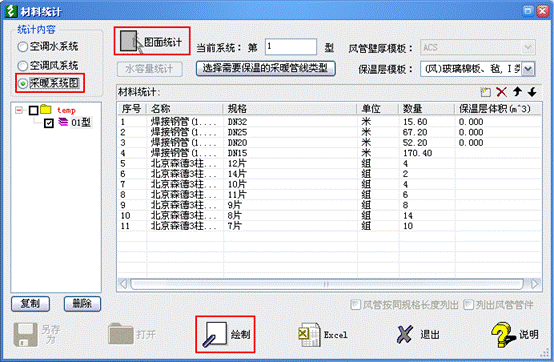

選擇“材料表——材料匯總”，彈出對話框，選擇采暖系統圖就會把相應的材料導入到這里，材料統計中就自動計入了該采暖系統中所用的材料數量和規格。然后可以生成材料表插入到圖中，也可用Excel保存。

至此，采暖系統設計基本完成。最后還可以在出圖前進行散熱器片數標注，管線加粗等操作，使圖紙更符合實際要求，這些操作在鴻業暖通中都有相應的命令，選擇后可由軟件自動完成這些工作，十分方便。這一套系統圖制作下來，除去負荷計算的時間，實際繪圖的時間大概半小時就可以完成了。這里所做的僅是鴻業暖通軟件中的一部分的功能，整個制作過程軟件的表現是比較智能的，能及時的發現設計問題并提示設計師改進。
在國內CAD行業日益發展的今天，鴻業暖通和中望CAD平臺的結合無疑給國內設計師帶來了便利，同時又促進了國產軟件的進一步發展，以后的國內CAD軟件會越來越好。
