SolidWorks是當前比較流行的三維機械設計軟件，該軟件提供了比較強大的三維造型能力，易學易用，能滿足大部分機械行業的應用要求。就國內目前的CAD、CAM應用水平而言，機械設計最終的表達還主要依賴二維工程圖。二維工程圖是工程師的語言，為了使二維工程圖在使用、理解上不產生混亂和歧義，國家制圖標準對各種線條、文字和符號等都有嚴格的規范。SolidWorks作為一款國外軟件，其對于工程圖樣國家標準的支持不是很好，其中之一是工程圖標注中的多種符號沒有使用粗實線，不符合國家制圖標準要求，同時有些常用符號沒有定義。遇到這種情況只有用繪圖命令手工繪制各種符號，這種方法不但影響了工程圖的出圖速度和質量，而且因這些所謂的符號與標注文本脫離，在工程圖調整過程中會脫離原所需位置，使工程圖修改很不方便。筆者通過對該軟件符號定義的探索，發現軟件的符號庫完全可以自定義，通過自定義，完全可以定義國家標準的各種符號。

　　一、實現基礎

　　該軟件的符號庫定義保存于..langchinese_simplifiedgtol.sym文件中，軟件每次啟動系統自動加載該符號庫。該文件為純文本文件，其內容分兩部分：第一部分為語法介紹，第二部分為使用以上語法定義的各類符號。語法介紹包含5種基本的繪圖命令：直線LINE(x1,y1,x2,y2)，圓CIRCLE(x,y,r)，圓弧ARC(x,y,r,a1,a2)，文字TEXT(x1,y1,x2,y2,t)，填充三角POLY(x1,y1,x2,y2,x3,y3)，所有(x,y)取值范圍為(0，1)，角度值單位為度。第二部分定義的各類符號，具體格式為：“#”后跟符號內部和外部類名，“*”后跟具體內部和外部符號名。其中內部名稱作為軟件內部索引值，不能重復。外部名稱則顯示在軟件“符號輸入選擇提示欄”供使用者選擇。符號繪制的各種命令在符號名之后，每條指令占一行。符號類名和符號名都可以自定義。軟件中已有的各種符號正是通過以上5種命令繪制出來的。用戶只要遵守以上規則，就可自己建立各種自定義符號。

　　二、實現途徑

　　圖1 True Type 造字程序

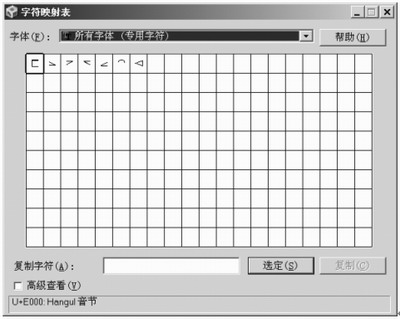

　　圖2 字符映射表程序

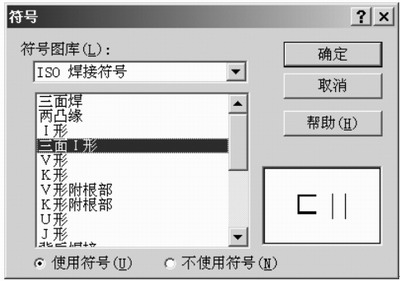

　　圖3 自定義的三面I形焊縫符號

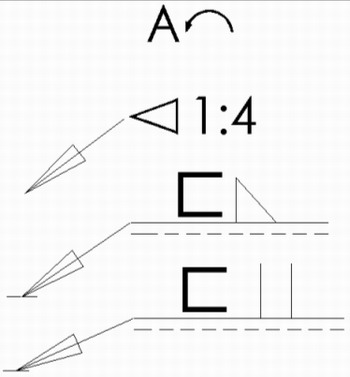

　　圖4 自定義符號實際效果

　　有兩種基本的方法可以實現自定義符號。首先，可以使用直線、圓、圓弧、三角繪圖命令來繪制所需的符號，例如：斜度符號“∠”為三端點為(0,0)(1,1)(1,0)的兩交角直線，命令為A,LINE .0,.0,1.,1.和A,LINE .0,.0,1.,.0。不過很遺憾，因為使用這些命令所繪的符號線型均為細線，只能滿足部分特殊要求，您如果不嫌麻煩，可以將一條粗線用多條間距很近的細線代替，也能實現粗線的效果。其次，可以使用TEXT命令實現各種有線型要求的符號。基本原理為首先使用Windows自帶的True Type 造字程序(圖1所示)繪制自定義符號，粗線筆畫要粗，保存后退出。隨后依次選擇“附件→系統工具→字符映射表(圖2所示)”就可以看見你剛才繪制的符號，選中它后復制，將其粘貼到符號庫定義文件中的自定義符號的TEXT命令的字符位置，完成后保存為Gtol.sym。再次啟動SolidWorks，你自定義的符號就會出現在備選框中(圖3所示)。選自定義符號插入工程圖后打印，直到滿意為止。以后你就能自由使用你定義的符號了。圖4是筆者自定義的幾個符號插入工程圖的效果。
