連桿銅套內孔的加工應用

時間:2011-07-24 07:29:22 來源:未知

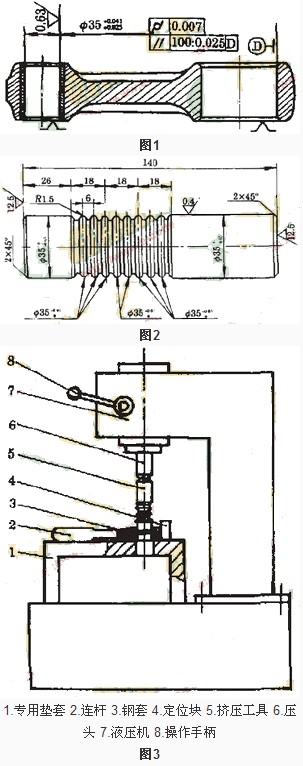

如圖1所示的連桿銅套內孔的加工，（材料為ZCnSn10Zn2銅錫鋅合金，孔徑?35+0.025+0.041，常規的加工方法都是在鏜床上進行鏜削完成的，而鏜削加工效率低，產品質量也較難保證。因此，我們在長期的生產實踐中，摸索了一套切實可行的方法，用擠壓加工代替精鏜加工。并且，設計制作了圖2所示的擠壓工具，解決了上述問題。

1 擠壓工具的設計與制作

擠壓工具的材料選用T10，按照圖2中的尺寸和公差要求，先進行車削 ,然后熱處理、淬火至45～48HRC。在外圓磨床上進行磨削（凹槽部分除外）。在車床上用細砂布打磨凹槽上因磨削而形成的尖角和凹槽內部光滑為準，即可使用。

2 擠壓工藝

先將銅套壓入連桿小頭孔內，見圖1，在鏜床上進行半精鏜削，留0.02～0.04mm擠壓余量。然后把連桿小頭平放在液壓機專用墊套1上（見圖3所示的工作簡圖），放上圖2所示的擠壓工具5，涂些潤滑油后，扳動液壓機手柄8，使液壓機壓頭6對齊擠壓工具5、慢慢的壓下，待擠壓工具5完全通過銅套3內孔后，即完成擠壓加工工序。

3 擠壓加工的優點與效果

擠壓加工后，銅套被擠壓面的硬度有所提高，材料的結構密度增大。因此，擠壓加工的鋼套與鏜削加工的鋼套相比，使用壽命可提高一倍以上。
采用擠壓加工省工省時、降低消耗，減輕勞動強度，工作效率是鏜削加工的5倍。擠壓加工后的表面粗糙度值Ra不超過0.02mm，銅套內孔的圓度、圓柱度和尺寸公差均符合要求，而且比鏜削加工的質量更穩定可靠。
