[ 提醒您：：滾動軸承代號比較復雜，下述代號僅為最常用的、最有規律的部分。]

        軸承型號含義各個軸承代號意思 表示前置后置代碼含義suffix and prefix number

　　代號用途:代表象征滾動軸承的結構、尺寸、類型、精度等，代號由國家標準GB/T272-93規定。

代號的構成：

前置代號——表示軸承的分部件
基本代號——表示軸承的類型與尺寸等主要特征
后置代號——表示軸承的精度與材料的特征

軸承代號的組成如下表所示：



前置代號

基本代號

后置代號

　

軸承的分
部件代號

五 四 三 二 一

內
部
結
構
代
號

密
封
與
防
塵
結
構
代
號 保
持
架
及
其
材
料
代
號 特
殊
軸
承
材
料
代
號 公
差
等
級
代
號 游
隙
代
號 多
軸
承
配
置
代
號 其
它
代
號 類
型
代
號 尺寸系
列代號 內
徑
代
號 寬
度
系
列
代
號 直
徑
系
列
代
號

內徑代號：一般情況下軸承內徑用軸承內徑代號（基本代號的后兩位數）×5=內徑，例：軸承6204的內徑是04×5=20mm?。

常見特殊情況：

㈠ 當軸承內徑小于20mm

軸承內徑尺寸為

10

12

15

17

對應內徑代號為

00

01

02

03



㈡ 當軸承內徑小于10mm，直接用基本代號的最后一位表示軸承內徑尺寸；例：軸承608Z，用基本代號‘608’的最后一位8作內徑尺寸，軸承608Z的內徑為8mm。以此類推627的內徑為7mm，634的內徑為4mm。

㈢ 軸承的內徑不是5的倍數或者大于等于500mm，內徑代號用斜杠‘/’隔開。另一種情況：有部分滾針軸承舊代號內徑代號直接用‘/’隔開。這幾種情況‘/’后邊的幾位數值為軸承內徑尺寸。見下表示例：

軸承型號

619/1.5

62/22

60/500

3519/1120

7943/25

內徑尺寸

1.5

22

500

1120

25

以上是幾種軸承內徑常見的表示方法，國際上有些公司的代號都不盡相同；要以實際情況為準。具體要參考各種資料和各廠家樣本。

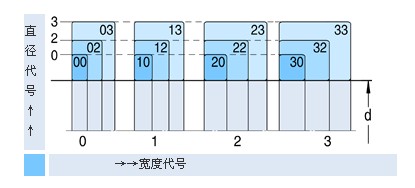

尺寸系列代號：用于表達相同內徑但外徑和寬度不同的軸承，見圖。



外徑系列代號：特輕(0,1),輕(2),中(3),重(4)

寬度系列代號：一般正常寬度為“0”,通常不標注。但對圓錐滾子軸承(7類)和調心滾子軸承(3類)等類型不能省略“0”#p#分頁標題#e#

6010為輕薄系列，應用于輕載荷、高轉速；6210是輕型系列，輕型負荷轉速最合理，是應用面最廣的類型；6310是中重型系列；6410是重系列，用于重載低速。中型和中重型應用最廣，如各類機械傳動部件、中小型電動機、流水線傳送帶、摩托車等等各種機械設備幾乎都有用到這兩種類型。

類型代號：應記住常用的軸承代號：3,5,6,7,N五類，對應老代號為7，8，0，6，2類。.

公差等級代號見表:

向心軸承和角接觸球軸承分五級見下表（高→低）

新等級代號

P2

P4

P5

P6

P0

舊等級代號

B

C

D

E

G

圓錐滾子軸承分四級見下表（高→低）

新等級代號

P4

P5

P6x

P0

舊等級代號

C

D

Ex

G(E)

推力球軸承分四級見下表（高→低）

新等級代號

P4 P5 P6 P0

舊等級代號

C D E G

如需要較高公差級別的軸承，可根據GB307標準規定選用適合的公差等級軸承。

游隙代號：游隙代號分六級以/C1 /C2 /C3 /C4 /CM為代號，CM為電機用軸承游隙組，其他游隙組數值越大游隙就越大； C0為基礎組游隙不標注。選擇軸承游隙要充分考慮軸承安裝孔和軸承與軸的配合公差及溫度，詳請參考GB/T4604標準或咨詢亞瑞公司相關工作人員。

代號方法示例：

例①6308　　6--深溝球軸承，3--中系列，08--內徑d=40mm，公差等級“O”級、游隙組為“0”組都不標注；

例②N105/P5　　N--圓柱滾子軸承，1--特輕系列，05--內徑d=20mm，公差等級為5級，游隙組為“0”組不標注；

例③7214C/P4　　7--角接觸球軸承，2--輕系列，14--內徑d=70mm，C--公稱接觸角α=15°，P4--公差等級為4級，游隙組為“0”組；

例④30213　　3--圓錐滾子軸承，0--正常寬度(0不可省略)，2--輕系列，13--內徑d=65mm，公差等級為0級，游隙組為“0”組；
