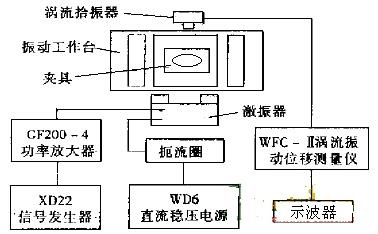

圖1 振動磨削試驗裝置簡圖

1 試驗裝置、條件及方法

1. 試驗條件
   1. 試驗用精密磨床為M170，最小進給量為：0.01mm/ 次：
   2. 試驗用材料為壓熱燒結Mn-Zn 鐵氧體，尺寸為：20×20×20 及Ø18×2數件兩種，表面已粗磨，用工作臺上的小型專用夾具定位和夾緊：
   3. 試驗用砂輪為40號白剛玉砂輪，采用鋼基座金剛石筆修整，砂輪徑向跳動量控制在0.01mm 之內：
   4. 檢測表面粗糙度儀器為英國產Tayor-Hossor輪廓儀(測量精度比真實值小一級)。
2. 實驗方法
   1. 每磨一個試件樣品前，用金剛石筆修整砂輪，修正導程為0.05mm/r，修正深度為0.01mm，修正次數為2 次：
   2. 工件橫向進給量為0.2mm/ min：
   3. 磨削深度為0.02mm/次：
   4. 縱向工作臺速度為13.0mm/min：
   5. 在每一個固定激振頻率和工作臺振幅下，向下進給5次，光磨2次：
   6. 磨削液為NaNO₃水溶液：
   7. 砂輪轉速為1500r / min。

2 實驗結果

3 實驗分析

1. 工件表面的完整性
   因?yàn)殍F氧體材料是硬脆材料，磨削加工后表面的凹坑、裂紋、劃痕等表面缺陷情況是標定工件表面質量的重要特征，為此，我們應用金相顯微鏡分別觀察了同等條件下的振動磨削試件和普通磨削試件，發現如下特征：

   1. 在普通磨削中，存在明顯刀痕。即磨粒在表面劃過切痕，切痕槽兩側有一定塑性變形，而在振動磨削中沒有發現切痕。
   2. 盡管振動磨削中切削深度更大，但和普通磨削相比凹坑分布均勻，凹坑的面積大小和深度都明顯低于普通磨削的情況。
   砂輪是一種多切削刃加工，其圓周表面具有很多位置不同的磨粒，再加上工作臺縱向往復運動和振動工作臺的橫向振動，使得不同位置磨粒在工件表面上所切削的溝痕是相互交錯的，因此，形成良好的表面質量，達到加工要求。從硬脆材料切屑形成過程可知，硬脆材料受到磨粒切削時，最初產生微裂紋，而后擴展到使材料成塊狀脫落的裂紋，裂紋的長度和深度增大，隨之出現塊狀切屑，其大小決定工件表面的凹坑和深度。振動磨削時，由于其特有的方法，在一個周期中，磨粒改變著切削方向，并多方向地參與切削，無數顆不同位置磨粒同時這樣做的結果，就是每顆磨粒的切削長度被許多其它磨粒的切削長度截短，形成相互交錯網狀的切痕，而這樣做的結果就是當工件表面的微裂紋剛隨著切削的進行迅速發展，尚來不及在長度和深度方面的裂紋相遇，彼此貫通了，也就是在還沒來得及發展到普通磨削所達到的斷裂程度之前，而提前發生了脆性斷裂，自然形成的塊狀切屑體積就小得多，因此，在工件表面留下的凹坑無論大小和深淺都比普通磨削時要小得多。
2. 工件的表面粗糙度分析
   根據表1中試驗結果可以看出，隨著振幅的增大，表面粗糙度值在我們考查范圍內(<2mm)具有逐步下降的趨勢，如圖2所示。在磨削加工中，隨著工作臺振幅的提高，切痕的相互交錯截斷增強，由于砂輪表面數以萬計磨粒彼此相互增強了這種截斷交錯作用，使得每一個磨粒自身的切痕被截斷得更短、更密，因此，被磨削表面微裂紋發展貫通，而脫落的塊狀切屑變得更小，從而工件表面留下的凹坑面積更淺、更小，即表面粗糙度值下降。根據表2可以繪制出頻率和表面粗糙度的關系圖，如圖3所示。從圖中可以看出，它們之間并不具備某種趨勢，只是在20Hz左右得到了最好的效果，而在9.8Hz 和27Hz左右振動激烈，出現不穩定狀態，效果最差、振動磨削本身是一種受迫振動，當其激振頻率和激振對象固有頻率相等或接近時發生共振。當工藝系統發生共振時，水平振動不穩定及垂直方向振動加大，導致表面粗糙度惡化。而9.8Hz和27Hz正是共振頻率區，因此，振動磨削時，要達到好的效果必須避開共振區附近的振頻帶，且要提高系統垂直方向剛度。

圖2 振幅-表面粗糙度之間關系圖

圖3 頻率-表面粗糙度之間關系圖

4 結論

1. 振動磨削作為一種新型有效方式，具有普通磨削不易達到的良好工藝效果，無論是表面粗糙度值，還是表面缺陷分布等指標都比普通磨削理想：
2. 以垂直于砂輪線速度方向工作臺橫向振動為特征的振動磨削方式，其切屑形成機理表現為表面微細溝槽成形，可以解釋磨削效果與振幅、振頻的變化關系：
3. 振動磨削對機床設備，特別是振動工作臺部分的制作和裝配提出了較高要求，沒有高精度的振動裝置就會降低甚至抵消振動磨削帶來的優點：
4. 振動磨削進行時，應該避開工藝系統的固有頻率帶，一般在低頻振動或超聲波振動磨削。#p#分頁標題#e#
