CAXA軟件不止可以繪制工程圖，還可以繪制立體圖形，這次就簡單介紹一下立體圖形-箭頭的繪制。

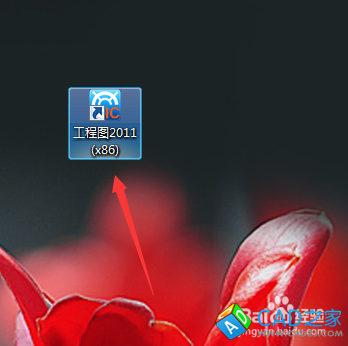

雙擊運行程序；

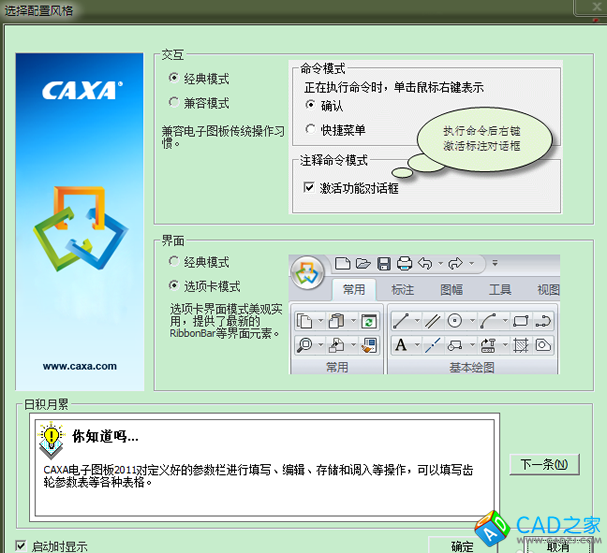

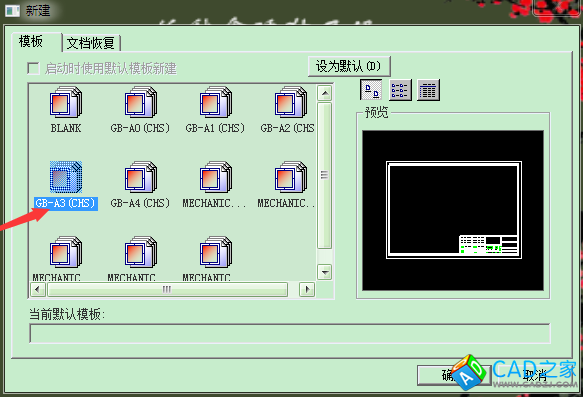

彈出對話框按確認鍵；新建一個A3圖框；

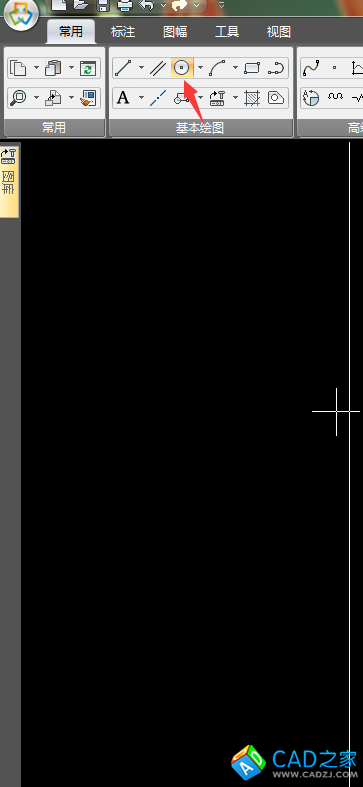

在圖框左上角繪制一個直徑10的圓；

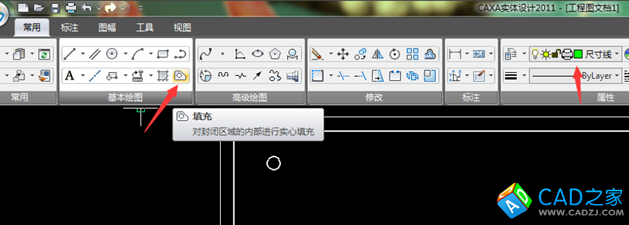

為其添加顏色，然后刪去圓形只留填充的圓；

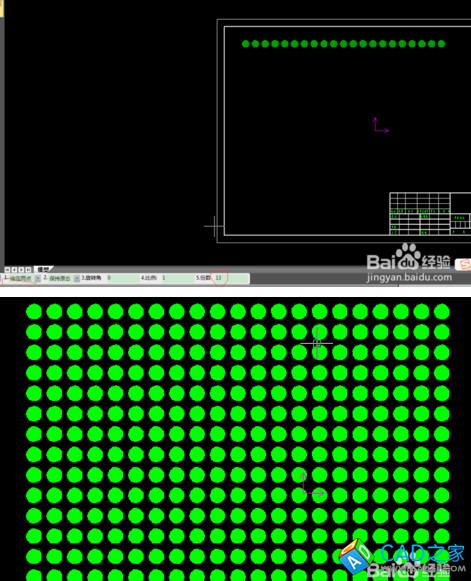

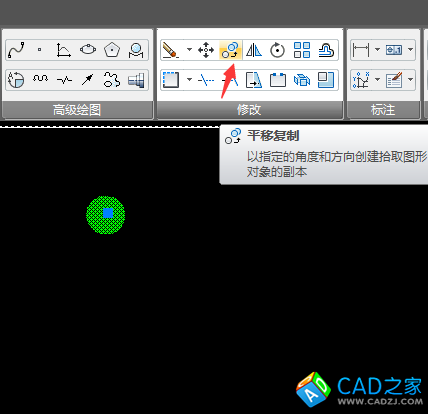

選擇平移復制，橫向復制出20列圓；

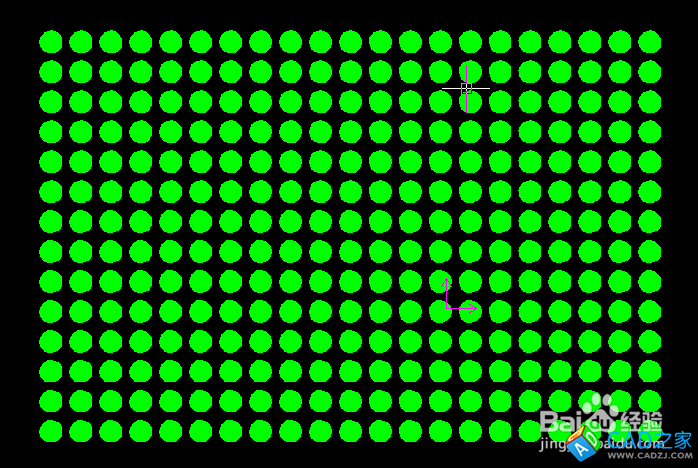

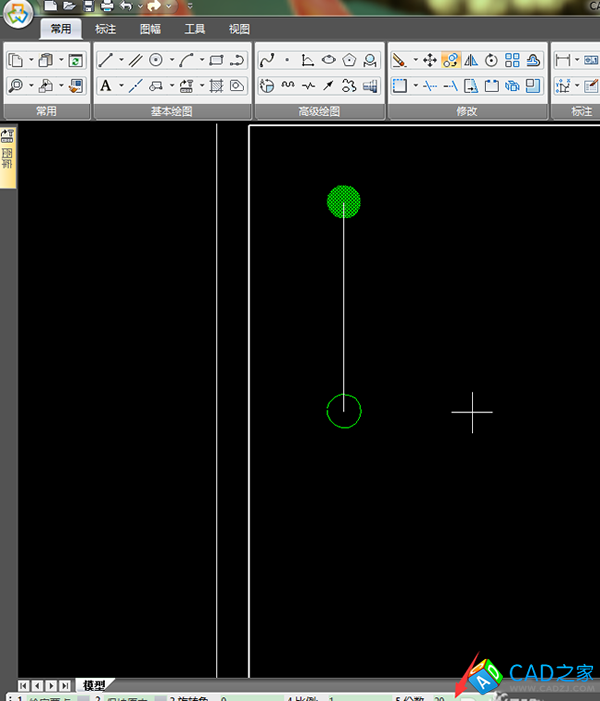

同理繪制豎向13排圓；

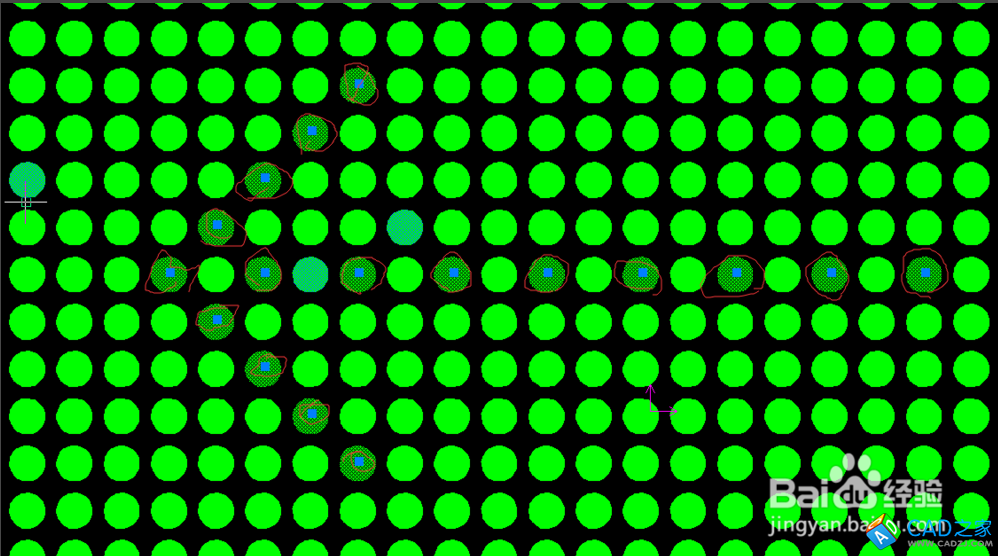

根據(jù)圖紙選擇小圓；

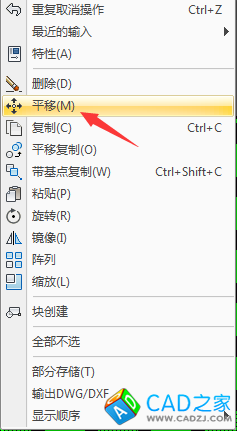

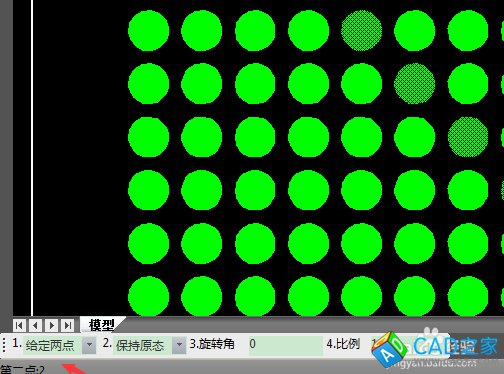

選擇后右鍵選擇平移距離2；

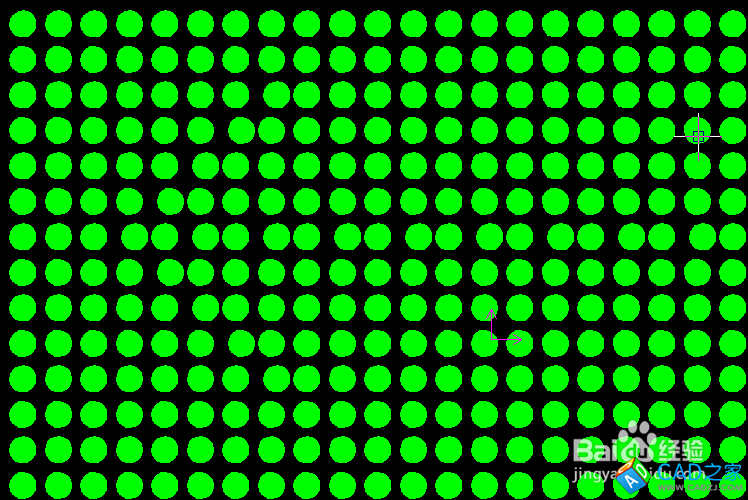

得到立體的箭頭圖形，需要仔細觀察然后慢慢向后移動眼見與圖形的距離就能看出立體的箭頭效果了，保存圖紙。
您的位置：網(wǎng)站首頁 > CAXA教程
CAXA立體箭頭的詳細圖文繪制教程
時間:2017-05-05 06:37:12 來源:未知
彈出對話框按確認鍵；新建一個A3圖框；
為其添加顏色，然后刪去圓形只留填充的圓；
選擇平移復制，橫向復制出20列圓；
根據(jù)圖紙選擇小圓；
得到立體的箭頭圖形，需要仔細觀察然后慢慢向后移動眼見與圖形的距離就能看出立體的箭頭效果了，保存圖紙。
