本文介紹了數控編程時圓弧順逆判斷方法介紹。
圓弧插補指令分為順時針圓弧插補指令G02和逆時針圓弧插補指令G03。圓弧插補的順逆可按圖1給出的方向判斷：沿圓弧所在平面(如XZ平面)的垂直坐標軸的負方向(-Y)看去，順時針方向為G02，逆時針方向為G03。
數控車床是兩坐標的機床，只有X軸和Z軸，按右手定則的方法將Y軸也加上去來考慮。觀察者讓Y軸的正向指向自己(即沿Y軸的負方向看去)，站在這樣的位置上就可正確判斷X-Z平面上圓弧的順逆時針了。

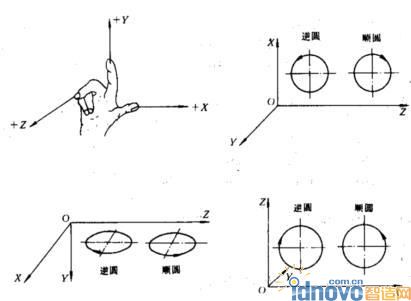

圖1 圓弧順逆的判斷
