本文介紹了G73粗車循環處理一些數控編程實例。
G81指令編程，點畫線代表毛坯。

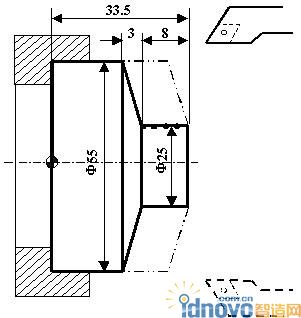

圖 G81切削循環編程實例
%3320
N1 G54 G90 G00 X60 Z45 M03 (選定坐標系，主軸正轉，到循環起點)
N2 G81 X25 Z31.5 K-3.5 F100 (加工第一次循環，吃刀深2mm)
N3 X25 Z29.5 K-3.5 (每次吃刀均為2mm，)
N4 X25 Z27.5 K-3.5 (每次切削起點位，距工件外圓面5mm，故K值為-3.5)
N5 X25 Z25.5 K-3.5 (加工第四次循環，吃刀深2mm)
N6 M05 (主軸停)
N7 M30 (主程序結束并復位)
