像Work NC這樣的軟件，不僅可以用來快速地編制應用于3軸和5軸聯動加工的不會發生碰撞的數控程序，而且還可以解決6軸龍門銑床的加工任務。軟件還可以用于分層銑削——Layer Milling Process，簡稱LMP；而對于模型的全自動分層和其他的特殊任務，需要安裝附加模塊Work-NC-LMP。因此，一個流行的現代軟件是具有可供采用的最佳銑削戰略。

Kegelmann Technik公司是一個樣件和小批量生產鋁鑄件及塑料件的供應商。該公司特別重視Work NC軟件的應用，對于企業的領導Stephan Kegelmann先生來說，這是絕對必需要做的事，以便增強企業的競爭力。例如，在他這個從事開發工作、切削加工、模型和模具制造以及塑料件和鋁鑄件生產的企業里，Sescoi公司的Work NC起著重要的作用。Stephan Kegelmann先生對此是這樣說明其理由的：“這個軟件使得從客戶圖紙或CAD模型開始，直到完成銑削加工的模具或其他的構件的工藝流程變得簡單和流暢了。幾乎是只要按一下按鈕，Work NC就能產生已準備好的并可靠用于3軸和5軸機床的NC程序。”

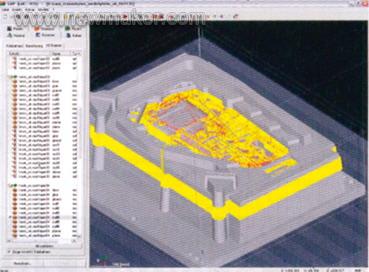

圖1 適合于用戶使用：用戶很賞識Work NC CAM系統操作方面的簡便和確保銑刀路徑的無碰撞。
通過按按鈕可執行粗銑和精銑程序。

刀具和刀柄不與工件發生碰撞比設置安全裝置更好

與其它的CAM產品相比較，可簡單和快速的編程是Work NC軟件的強項。另外，還有完整集成的操作界面和不斷獲得進一步發展的眾多適合實際應用的CAM和CAD方面的功能。在最新的Work NC G3版本中，還擴大了顯示范圍，并具有高質量的圖形顯示。它可以實現諸如構件幾何形狀的檢驗，工件分析以及編輯和銑刀路徑的仿真等各種不同的功能,一個工具欄可供對銑刀路徑各種不同的顯示進行快速審視。為此，用戶可通過鼠標點擊，將銑刀、刀夾和銑床的視圖變換為：透視圖、線框模型或具有明暗變化的立體圖。其他的工具欄可支配全部的軟件，并可以直接審視所有的功能。

Stephan Kegelmann先生除了賞識CAM系統的簡單操作外，更是看好確保銑刀路徑的無干擾：“這比任何安全裝置要好得多，因?yàn)?，有時所要加工的構件其價值達到5位數歐元，那么，在銑削過程中一旦發生刀具或刀柄與工件發生碰撞，那么產生的損失將是巨大的。”

在最新的Work NC G3版中，Sescoi公司對結合生產實際的編程和可靠性十分重視。此外，軟件生產廠家還大大擴充了銑刀路徑的仿真和工件分析的能力。用戶通過鼠標的點擊可以得到有關工況的信息和尺寸（例如曲率半徑、脫模斜度或高度），根據這些信息，用戶就能夠確認一個令人滿意的加工。

可以快速直接彌補存在的不足或產生一個為進行加工所必需的補助平面，這個平面一目了然地表示在CAD模型上，經用戶確認同意后，就傳送給CAM模型。

利用新的編輯功能來處理銑刀路徑是特別簡單的事，對此，Sescoi公司的銷售部主任Werner Möller先生指出：“使用我們的編輯器，用戶甚至在最后的一分鐘里可以按照他的要求來進行更改。Work NC提供了一種新的功能，利用這種功能可以自動適應用戶的要求，并根據銑刀路徑所構成的區域、行、平面或多邊形來進行編輯。” 編輯器應用時很直觀，由于可實時檢驗改動的內容而使得應用十分可靠。

模具制造用的程序軟件

20年來，Sescoi公司一直從事開發軟件解決方案。企業利用了在模具制造和軟件開發方面長期積累的經驗，在應用軟件上為客戶提供幫助。

Sescoi公司軟件解決方案包括下列幾個方面：

◆ Work NC：從2軸到5軸加工的全自動CAM/CAD。
◆ Work NC CAD：整個制造工藝的CAD應用。
◆ Work - X - Plore 3D：用于檢驗，調用和分析3D數據的軟件。
◆ Work Plan Enterprise：用于單件生產的企業資源計劃程序。
◆ My Work Plan：可輕松地使用、而成本最佳的任務管理系統。

新的戰略提高了生產效率

以2軸、3軸以及（3+2）軸改進的以及新的戰略是Work NC G3中最重要的新穎軟件。例如，多功能銑刀路徑“重復的粗加工/粗加工殘余材料”是一種銑削加工的進一步發展，在這里，通過優先按順銑方式的銑削加工產生一個圓形和流暢的軌跡。

對于2.5軸加工，在Work NC G3中可采用選項“擺線銑削”。這種擺線銑削在加工實心材質工件時，可望得到顯著節省加工時間和較長的刀具使用壽命的效果。特別是新的“Z軸恒距精加工”功能使高速銑削得到好處，因?yàn)檫@種功能產生平穩和幾乎是平滑的軌跡，另外，自動進刀的戰略消除了顫振的產生，從而避免了造成表面波紋的風險。

Stephan Kegelmann先生相信5軸加工的優越性：“恰恰對于有較深型腔的構件，采用5軸加工明顯要優越于采用3軸加工。對于較深的型腔加工，而后者必需要采用很長的刀具，以避免同工件發生碰撞，然而對于5軸銑削加工，則可以選用較短的刀具和相應的刀夾。” #p#分頁標題#e#

對復雜的5軸運動進行編程，采用Work NC軟件通常是變得較為簡單。對于該軟件還可以實施新的功能和戰略，Modul Auto 5可望得到好處，該軟件可以把現有的3軸程序自動地生成5軸銑刀路徑。通過Modul Auto 5進行自動轉換時，輸入所要求的刀具長度和刀夾就足夠了。然后，軟件對銑刀路徑進行自動換算，得到以實現無干擾的5軸銑刀路徑。在這里，自然要考慮機床自動控制的運動機構。因?yàn)樗械臋C(jī)床在其回轉角和擺動角方面是有限制的。(end)
