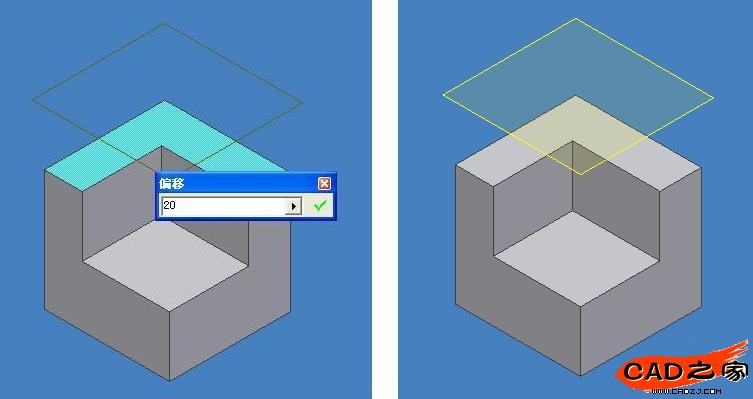

6、從某平面偏移出來創建工作平面

單擊工具面板上的“工作平面”工具，選擇一個平面，使用鼠標左鍵單擊該面的邊界并沿偏移方向拖動光標，在編輯框里指定偏移距離值。圖6所示為選擇立方體的一個表面進行一定距離的偏移，來建立唯一的工作平面。

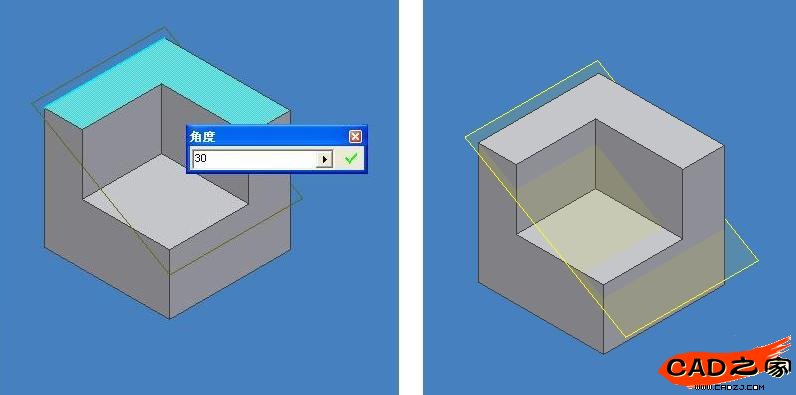

7、與某平面成一角度創建工作平面

選擇零件表面和任意一條平行該表面的邊來建立工作平面，其中所選擇的這條邊必須和所選的表面平行、表面必須為平面。圖7所示為選擇立方體的一個表面和表面上的一條邊，來建立唯一的工作平面。


    創建的工作平面與零件表面成30度角，可以在編輯框里輸入想要的角度并單擊勾號確認，即可設置新的角度值。在編輯框中可以輸入正的角度值也可以輸入負的角度值，正的角度值表示角度與所選平面的逆時針夾角，負的角度值表示角度與所選平面的順時針夾角。

8、過一點并與平面平行創建工作平面

選擇一個平面（或者工作平面）和任意一點（幾何圖元的端點、交點、中點）來建立工作平面，其中平面和點的選擇可以不分先后順序。圖8所示為選擇立方體的一個表面和表面上的一點，來建立唯一的工作平面。

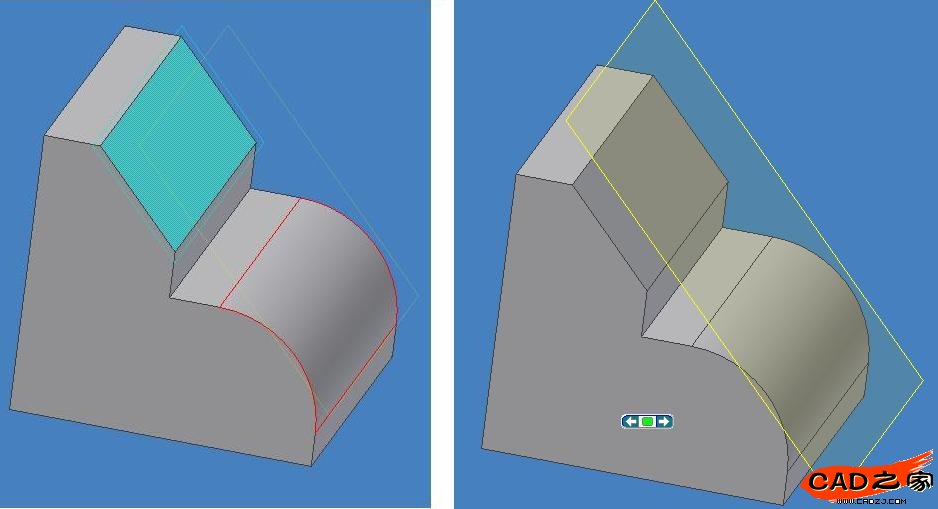

9、與曲面相切并與平面平行創建工作平面

選擇一個與之平行的平面（或者工作平面）和任意一個相切的曲面來建立一個工作平面，其中平面和與之相切的曲面的選擇可以不分先后順序。圖9所示為選擇立方體的一個表面和相切的圓柱表面，來建立唯一的工作平面。

新工作平面坐標系統源于所選平面，也可用這種方法來創建與面或平面相切的工作平面，面和平面與某個平面垂直。

10、過直線或曲線端點并與直線或曲線垂直創建工作平面

通過直線或曲線的端點并與直線或曲線垂直來建立工作平面，其中點和線的選擇可以不分先后順序。圖10所示為過直線或曲線端點并與直線或曲線垂直，來建立唯一的工作平面。
